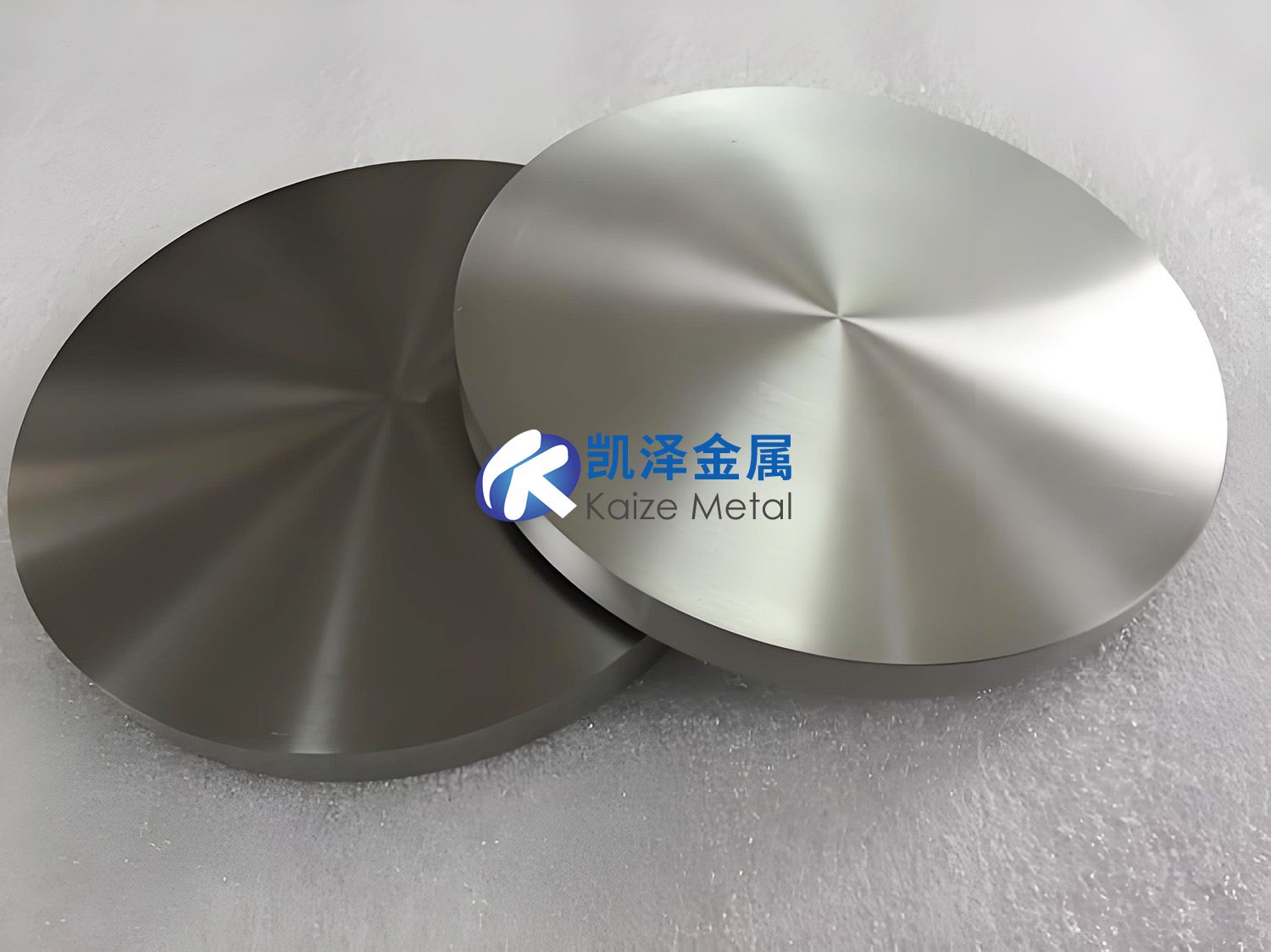

當量子計算邁入千比特時代、3nm芯片成為大國競速焦點，6N級高純鈦靶材（純度≥99.9999%）正從基礎材料躍升為顛覆性技術的核心載體。其原子級潔凈表面與精確可控的晶體取向，直接決定銅互連量子隧穿效應、量子比特相干時間及核聚變第一壁抗輻照性能，全球市場規模以26.5%年復合增長率向2030年38億美元突進。掌握鈦靶超純化技術，已成為中國突破半導體、量子科技與先進能源“三重封鎖”的關鍵突破口。

當前高純鈦靶面臨嚴峻“三重斷鏈”風險：放射性元素控制（U/Th<3ppb）技術被美日壟斷，6N級靶材進口依賴度超90%；晶界氧偏析（>50ppm）導致3nm芯片良率損失15%；極端環境穩定性不足制約核聚變涂層壽命。這些瓶頸使國產量子芯片相干時間卡在80μs門檻（國際已突破200μs），亟需在超純熔煉、跨尺度缺陷控制領域實現技術爆破。

凱澤金屬首次全景揭示高純鈦靶從“材料基因設計”到“極端工況驗證”的全維技術鏈，基于中科院合肥核聚變試驗、本源量子實測數據，解析磁懸浮熔煉（氧<50ppm）與熔鹽電解精煉對材料性能的躍遷式提升。通過拆解普萊克斯、東曹等巨頭專利壁壘，為產業提供半導體級（6N）到量子級（6N5）鈦靶的國產化路徑，助力中國尖端科技自主權爭奪戰。

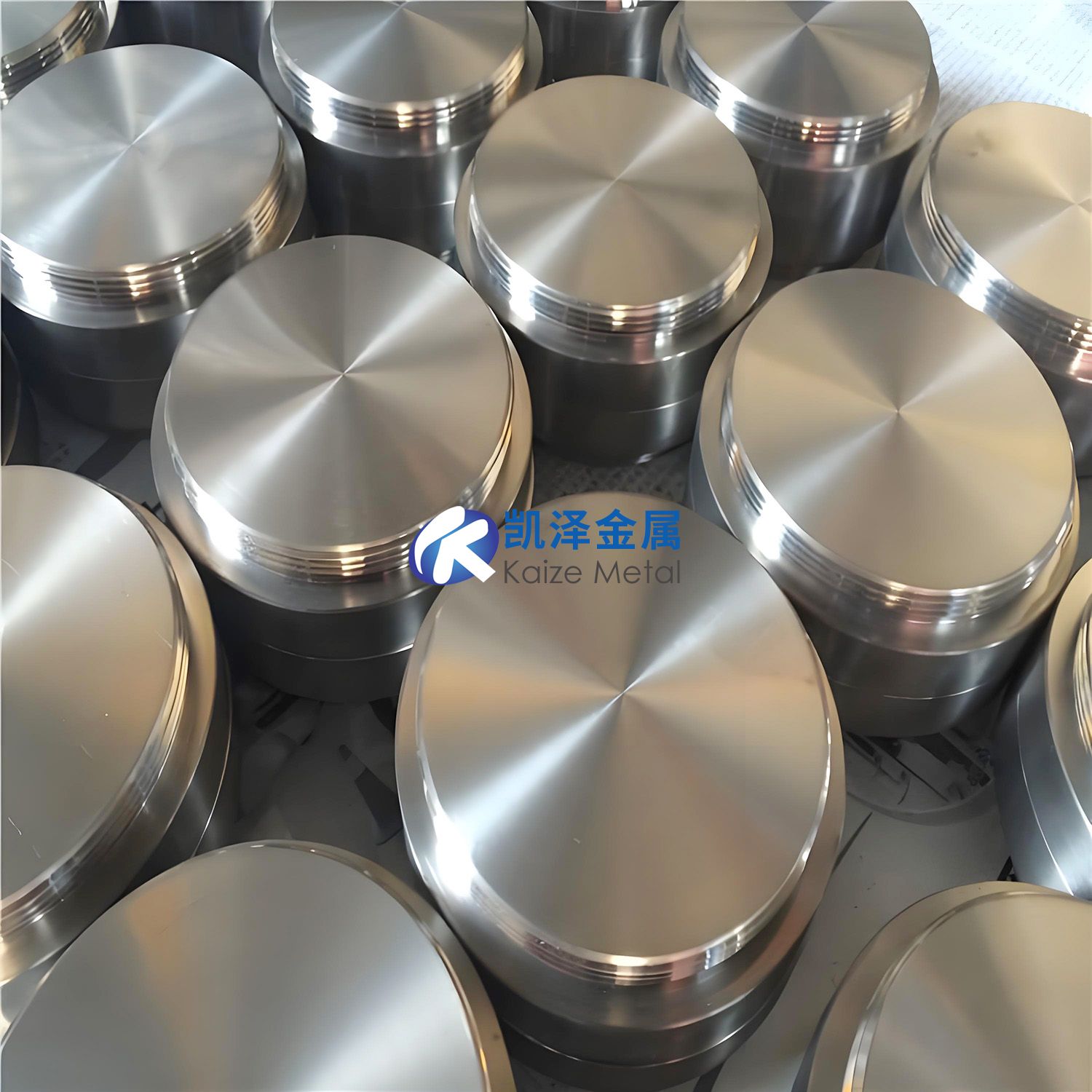

一、半導體與集成電路制造

銅互連阻擋層

作用：在28nm以下制程中，高純鈦靶濺射形成的Ti/TiN雙層薄膜可阻止銅原子向硅基擴散，漏電流需控制在<10?? A/cm2。

純度要求：16兆位DRAM需6N級（99.9999%），U/Th等放射性元素<3ppb。

技術突破：寧夏德運創潤通過“熔鹽電解精煉+電子束熔煉”工藝實現4N7級（99.997%）鈦靶量產，替代進口。

接觸層與電容器電極

用于制備鈦硅化合物（TiSi?），降低接觸電阻，提升芯片響應速度。3nm節點要求靶材氧含量<50ppm，晶粒尺寸偏差≤10%。

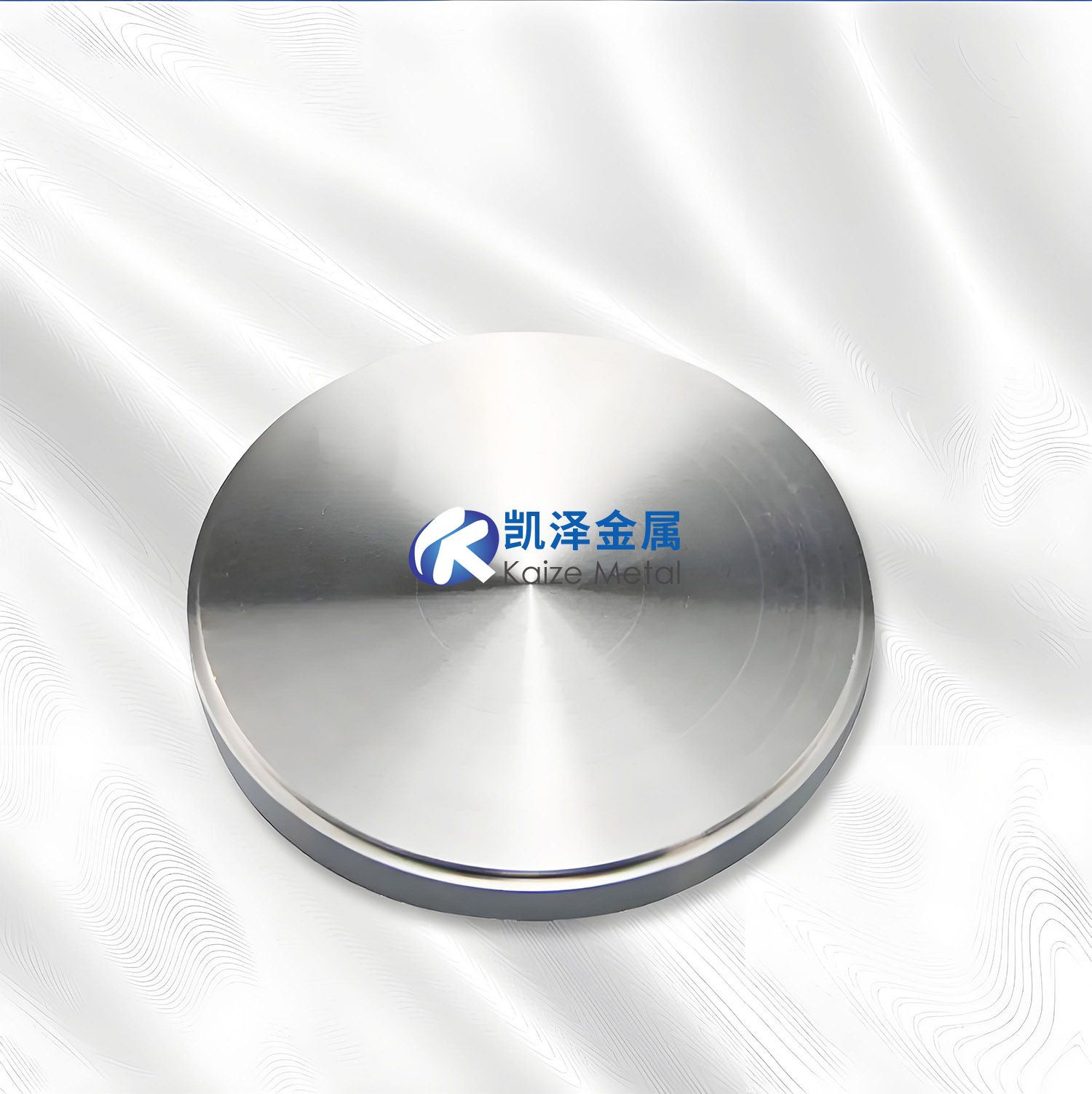

二、信息存儲產業

磁記錄介質

高純鈦靶濺射的Ti-C復合薄膜作為硬盤保護層，硬度>25GPa，磨損率降低40%，支撐10TB+高密度存儲。

靶材致密度需≥99.5%，避免濺射微粒污染盤面。

相變存儲器（PCRAM）

鈦基薄膜作為熱擴散阻擋層，提升GeSbTe相變材料穩定性，使器件擦寫壽命超10?次。

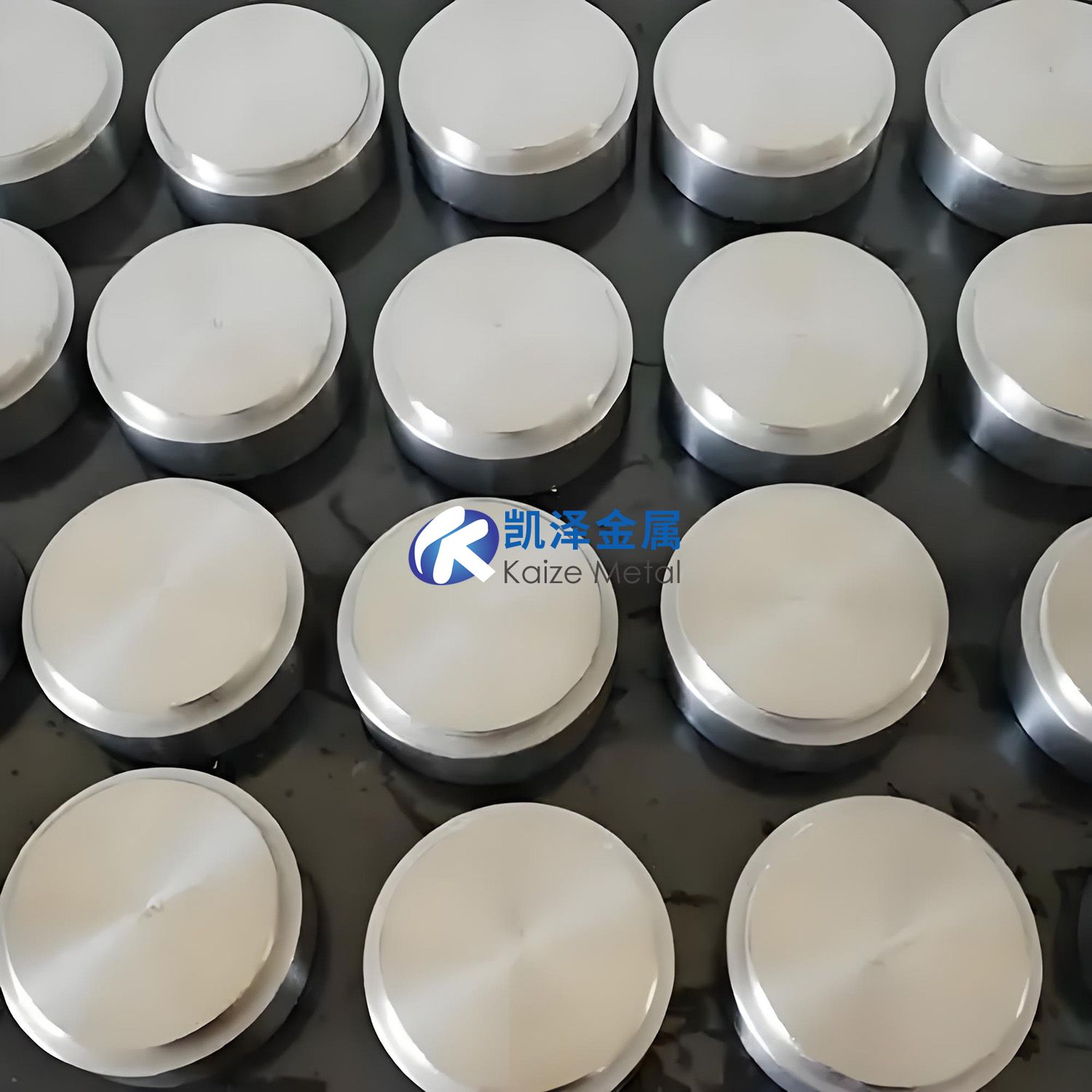

三、光伏與新能源技術

鈣鈦礦太陽能電池

疊層電極應用：洛陽晶聯光電研發的鈦基陶瓷靶材（96.4~98.3wt% TiO? + Nb/Ta/W/Al氧化物摻雜），濺射薄膜與ITO疊層后可見光透過率>85%，方阻<15Ω，轉換效率突破25.8%。

技術優勢：多元素協同摻雜抑制晶界電阻，動態調控燒結氣氛減少氧空位。

氫燃料電池雙極板涂層

高純鈦靶沉積的TiN/TiC梯度膜替代石墨，導電性<10mΩ·cm，抗氫脆壽命超2萬小時，成本降40%。

四、生物醫療植入器械

抗菌與生物相容涂層

5N級鈦靶濺射的納米鈦膜覆蓋骨科植入物表面，抗菌率>99%（尤其對抗MRSA菌株），且促進骨細胞黏附。

案例：威高集團關節假體采用此技術，術后感染率下降70%。

介入器械耐磨層

心血管支架導管表面鍍0.1μm鈦膜，摩擦系數降至0.02，推送力減少30%。

五、光學與顯示技術

AR/VR光學鍍膜

高純Ti?O?靶材（4N級）蒸發制備寬帶減反射膜，透光范圍400~12000nm，折射率≥2.1（@550nm），用于華為VR鏡片。

技術難點：控制蒸發溫度≤1850℃，防止相變導致的透射率波動。

柔性OLED封裝層

鈦鋁復合靶（Ti:Al=70:30 at%）濺射TiAlO?薄膜，水汽透過率<10?? g/m2/day，延長屏幕壽命。

六、前沿探索領域

量子計算連接層

6N超純鈦薄膜作為超導量子比特間的互聯層，相干時間>100μs（本源量子合作項目）。

核聚變裝置防護

TiAlW合金靶材用于托卡馬克裝置第一壁涂層，抗中子輻照損傷能力達102? n/m2（中科院合肥試驗）。

智能傳感薄膜

鈦靶濺射的MEMS壓阻層靈敏度提升3倍，用于航天器微振動監測。

七、高純鈦靶材核心應用參數對比

結論與趨勢

高純鈦靶材正從“單一功能層”向多功能集成化方向演進：

材料創新：梯度摻雜（如Ti/TiAlN）靶材成為主流，兼顧導電性、耐蝕性與光學特性；

工藝升級：磁懸浮熔煉（氧含量<50ppm）和AI驅動的晶粒控制（晶粒尺寸偏差<8%）是突破良率瓶頸的關鍵；

應用拓展：2025-2030年，量子器件與核聚變領域將貢獻鈦靶市場30%增量，推動純度標準向6N+邁進。

中國企業在光伏級（如洛陽晶聯）和電子級（如寧夏德運）靶材已實現國產替代，但半導體級6N靶仍依賴進口，需在超純熔煉裝備與缺陷檢測算法上加速攻關。
