處于高溫狀態時，金屬材料表層能否生成均勻、致密、粘附性較好的氧化膜，是確保材料壽命與使用性能的關鍵。然而實際上，太過完美、極具保護性的氧化膜并不存在，氧化的時間越長，則氧化膜更容易發生封鎖錯位，引發應力，從而便會剝離、裂開、剝落，以此失去對于基體材料的保護[1]。Leyens等人通過于Ti-1100合金上噴射Ti-51Al-12Cr涂層，得知750℃高溫狀態下，涂層表面Ti(Cr,Al)相和O2相互反應，從而生成連續地Al2O3氧化膜，其可切實降低Ti-1100合金氧化程度。Dearaaley在20世紀末通過研究發現，在鈦合金中添加釔，可促使鈦合金氧化程度下降，這主要是由于高溫下，釔元素所生成氧化物多數分散于晶界內，以此降低了氧于晶界中的擴散速率，改善了鈦合金抗氧化性能。魏東博通過雙層輝光等離子技術，于鈦合金表層制備了Ti-Cr與Ti-CrNi涂層，且深入探究了Ni含量對于抗氧化性能的影響作用，結果表明，Ti-Cr與Ti-CrNi合金層的厚度大約在25~35Rm之間，和基體的冶金結合較好，不存在孔洞。處于650?950°C時，合金層的Ni含量為40%(at.)時，Ni與O相互反應生成連續NiO膜，處于Cr₂O₃膜層下方位置，既可強化氧化層的抗氧能力，又可提高合金層高溫抗氧化能力。宮雪等人通過電弧噴涂法，在純鈦材表面制備了鋁涂層，于800C下，持續氧化涂層64h,發現電弧噴涂Al涂層表面生成連續致密Al₂O₃氧化膜，可切實降低純鈦金屬的氧化程度[2]。基于以上研究結果，本文對體育器械用TC4鈦合金的力學性能與耐磨性能進行了研究分析。

1、實驗材料

選用體育器械用雙相TC4鈦合金加工件作為基體，主要成分包含：5.87%的Al、4.04%的V、0.22%的Fe、0.10%的O、0.07%的C、0.04%的N、余量Ti；以900C/1h空冷+540C/5h空冷為熱處理工藝；選用市場購置的分析純NaSiO₃、67%(NaPO₃)、99.8%NaOH、98%H₂SO₄。體育器械用TC4鈦合金通過蒸餾水進行清洗，于68℃的12g/L碳酸鈉溶液中浸泡2min進行除油，于頻率60kHz下進行酒精超聲波清洗，5min之后吹干備用[3]。

2、樣品制備

2.1脈沖陽極氧化樣品制備

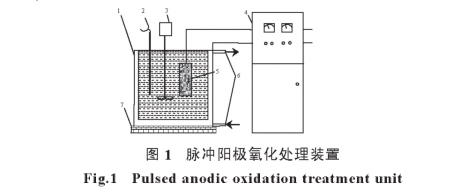

自制脈沖陽極氧化控制電源與處理裝置［4］如圖1所示圖1中。

1-不銹鋼槽；2-溫差電偶；3-攪拌裝置；4- 交流電源；5-樣品；6-冷卻系統；7-絕緣板。以不銹鋼為陰極，保持恒流模式，輸入脈沖數為500,電解液配方 具體為18g/LNa2SiO₃+8g/L(NaPO₃)6+1.5g/LNaOH,脈沖陽極氧化頻率為480Hz,終止電壓為300V,槽液冷 卻采用循環對流冷卻方式。脈沖陽極氧化時，體育器械用TC4鈦合金表面存在稍許氣泡。

2.2直流陽極氧化樣品制備

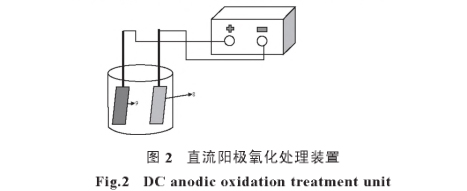

自制直流陽極氧化處理裝置[5]如圖2所示。

圖2中，8-陽極；9-陰極。陽極為TC4鈦合金，陰極為不銹鋼，電極間距設定為2cm。通過直流電源控制外加電壓，以180g/LH₂SO₄溶液為氧化液，以20℃為溫度控制標準，以1A/dm²為電流密度。直流陽極氧化時，體育器械用TC4鈦合金表面存在氣泡。以嚴格把控陽極氧化時間進行同等氧化膜厚度的樣品制備，氧化結束之后，以清水清洗干凈，并吹干備用。

3、測試方法

以粗糙度測量儀測量TC4鈦合金基體與氧化膜粗糙度；以顯微硬度計測量TC4鈦合金基體與氧化膜硬度；以電腦伺服控制材料試驗機測試室溫拉伸性能；以高周疲勞試驗機測試疲勞壽命，同時基于升降算法測量疲勞強度；以激光共聚焦顯微鏡觀察磨損的磨痕寬度與深度[6]。

4、結果分析

4.1硬度分析

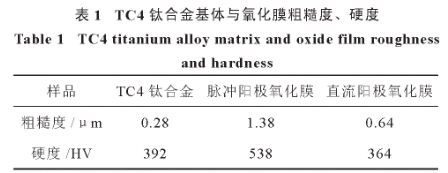

TC4鈦合金基體、脈沖陽極氧化膜、直流陽極氧化膜的粗糙度與硬度[7]具體見表1。

由表1可知，脈沖陽極氧化膜與直流陽極氧化膜的粗糙度明顯大于TC4鈦合金基體；而脈沖陽極氧化膜的硬度最大，TC4鈦合金次之，直流陽極氧化膜最小，這可能是由于直流陽極氧化膜的膜層主要是疏松層。

4.2拉伸性能分析

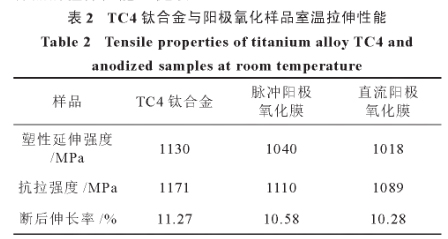

在室溫狀態下，體育器械用TC4鈦加工件與陽極氧化樣品的拉伸性能[8]見表2。

由表2可以看岀，通過陽極氧化處理之后，樣品抗拉強度、塑性延伸強度、斷后伸長率都有所下降，而強度下降的關鍵在于樣品表層存在細微裂紋與孔洞等缺陷。相對于直流陽極氧化，脈沖陽極氧化對于TC4鈦合金的室溫拉伸性能造成的影響偏小，主要是由于相對直流陽極氧化膜，脈沖陽極氧化膜所含有的致密層更加厚實，并且基體表層損傷較小，在拉伸時，裂縫更加容易衍生于直流陽極氧化樣品表層，從而導致其室溫拉伸性能下降。

4.3疲勞性能分析

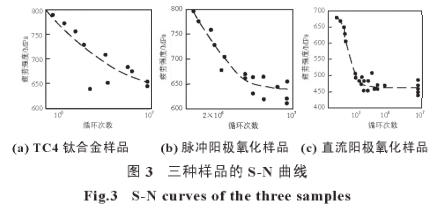

TC4鈦合金樣品、脈沖陽極氧化樣品、直流陽極氧化樣品的應力-疲勞壽命(S-N)曲線[9]具體如圖3所示。

由圖3可以看岀，脈沖陽極氧化樣品S-N曲線與TC4鈦合金樣品高度類似，然而疲勞性能卻相對偏低；直流陽極氧化樣品S-N曲線呈現下降速度非常快的趨勢，其疲勞性能最差。由三種不同樣品S-N曲線可知，TC4鈦合金的疲勞強度控制在640~-660MPa之間；脈沖陽極氧化的疲勞強度控制在610~650MPa之間；直流陽極氧化樣品在疲勞強度控制在440~470MPa之間。通過升降算法計算獲得TC4鈦合金樣品、脈沖陽極氧化樣品、直流陽極氧化樣品的疲勞強度分別具體為658、633、459MPa,由此表明，脈沖陽極氧化樣品疲勞強度更加接近于TC4鈦合金樣品，并且相對相同氧化膜厚度的直流陽極氧化樣品，強度更大。

4.4耐磨性分析

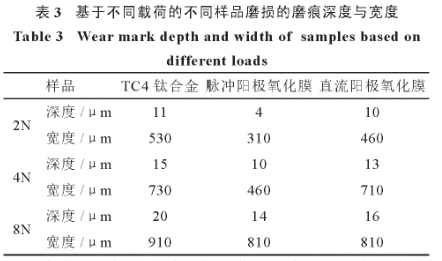

在不同載荷下，TC4鈦合金樣品、脈沖陽極氧化樣品、直流陽極氧化樣品表面都岀現了一定的寬度與深度不同程度的磨痕，基于不同載荷的不同樣品磨損的磨痕深度與寬度[10]見表3。

由表3可知，通過陽極氧化處理之后，于相同載荷條件下，相對于基體，樣品表層磨痕深度與寬度都明顯較小，這表明表面處理可顯著提升基體耐磨性；三種樣品中，脈沖陽極氧化樣品磨痕深度與寬度最小，則耐磨性最佳。就脈沖陽極氧化樣品來講，和基體相互銜接的過渡層相對偏薄，大約占據氧化膜厚度三分之二的致密層與占據氧化膜厚度三分之一的疏松層，和基體之間并未直接實現有機結合，表面疏松層的孔洞，以及受金屬、氧化物熱膨脹系數不同影響生成微裂痕，可有效提升表面粗糙度，還可降低材料硬度，然而因?yàn)閮?nèi)部過渡層和基體的結合較完善，并且緊鄰致密層相對厚實，脈沖陽極氧化膜的硬度、塑性、耐磨性、抗疲勞性都比較高。而就直流陽極氧化樣品而言，TC4鈦合金基體在氧化時，會受硫酸槽液影響被侵蝕，從而于表面生成孔洞與裂痕，并且氧化膜大多是多孔洞疏松層，內應力比較大，易在受力時造成開裂，導致材料強度、耐磨性、抗疲勞性下降。

5、結論

綜上所述，TC4鈦合金以其耐腐蝕性、密度小、比強度高、韌性與焊接性良好等優勢，實現了在多種體育器械中的廣泛應用，據此本文針對其力學性能與耐磨性能進行了實驗研究。結果表明，TC4鈦合金基體在經過脈沖陽極氧化與直流陽極氧化處理之后，所獲得氧化膜的粗糙度相對于基體更大，而脈沖陽極氧化膜的硬度最大，TC4鈦合金次之，直流陽極氧化膜最小；通過陽極氧化處理之后，樣品抗拉強度、塑性延伸強度、斷后伸長率都有所下降，而強度下降的關鍵在于樣品表層存在細微裂紋與孔洞等缺陷，相對于直流陽極氧化，脈沖陽極氧化對于TC4鈦合金的室溫拉伸性能造成的影響偏小脈沖陽極氧化樣品疲勞強度更加接近于TC4鈦合金樣品，并且相對相同氧化膜厚度的直流陽極氧化樣品，強度更大；通過陽極氧化處理之后，于相同載荷條件下，相對于基體，樣品表層磨痕深度與寬度都明顯較小，表明表 面處理可顯著提升基體耐磨性。

參考文獻

[1]趙興旺,劉艷梅，付和國，等.TC4薄壁鈦合金激光對接接頭組織及力學性能研究[J].真空,2020,57(4):89-94.

[2]常川川，張?zhí)飩}，李菊，等.高氧TC4/TC17鈦合金線性摩擦焊接頭組織特征及力學性能[J] .焊接學報,2019,40(12):109-114,120.

[3]欽蘭云，何曉娣，李明東，等.退火處理對激光沉積制造TC4鈦合金組織及力學性能影響[J] .材料工程,2020,48(2):148-155.

[4]賈勇，高峰，張華.TC4鈦合金體育器械的表面改性工藝研究[J] .鑄造技術,2017,38(12):2858-2861.

[5]李小妮，羅志峰.陽極氧化對TC4鈦合金力學與耐磨性能的影響[J] .電鍍與涂飾,2020,39(7):416-420.

[6]翁飛.鈦合金表面陶瓷強化金屬基復合激光熔覆層的微觀組織與耐磨性能研究[D].濟南：山東大學,2017.

[7]宗學文，劉文杰，張健，等.激光選區熔化與鑄造成形TC4鈦合金的力學性能分析[J].材料導報,2020,34(16):16083-16086.

[8]韓杰閣.激光合金化制備TC4鈦合金抗高溫氧化及耐磨復合涂層性能研究[D].武漢：華中科技大學,2017.

[9]張占彪.熱氧化鈦合金動態力學性能研究[D].保定:河北大學,2016.

[10]劉先朋.鈦合金表面銅鉻合金層組織性能研究[D]太原：太原理工大學,2015.
