前言

鈦合金緊固件具有密度小、比強(qiáng)度高、抗腐蝕性好等優(yōu)點(diǎn)，成為航空、航天領(lǐng)域的重要連接元件，獲得 迅速發(fā)展[1-2]。然而，鈦合金緊固件的摩擦因數(shù)較大且耐磨性能差，在裝配和拆卸過(guò)程中，螺栓和螺母易 發(fā)生黏著，甚至造成緊固件“咬死”，嚴(yán)重影響了航天型號(hào)的可靠性，阻礙了鈦合金緊固件在航空航天領(lǐng)域 的進(jìn)一步應(yīng)用[2-5]。因此，研究如何改善鈦合金表面摩擦學(xué)性能、降低摩擦因數(shù)、提高其耐磨性成為航空 、航天緊固件的重要研究課題之一。

目前，通過(guò)表面工程技術(shù)在鈦合金表面制備高硬度且抗磨損的涂層是改善其摩擦學(xué)性能的有效途徑之一 [6-7]。常用的鈦合金表面涂層制備技術(shù)包括表面氧化[8-9]、氣相沉積[10-12]、高能?chē)娡縖13-14]、激光熔 覆[15-16]等。脈沖陽(yáng)極氧化可在鈦合金表面形成致密的氧化膜，提高鈦合金表面硬度和耐磨性，且工藝簡(jiǎn) 單成本低廉，因此成為一種應(yīng)用廣泛的鈦合金表面涂層制備技術(shù)[17-20]。此外，脈沖陽(yáng)極氧化可與其他工 藝進(jìn)行復(fù)合，形成復(fù)合氧化涂層，可在提高鈦合金硬度的同時(shí)降低其摩擦因數(shù)或提高其耐腐蝕性能。WU等 [17]使用陽(yáng)極氧化法在鈦合金表面制備了包含聚四氟乙烯（PTFE）納米顆粒的復(fù)合陽(yáng)極氧化膜，摩擦試驗(yàn)結(jié) 果表明，氧化膜和PTFE的協(xié)同作用提高了涂層整體的抗磨減摩性能。

ALIOFKHAZRAEI等[20]通過(guò)陽(yáng)極氧化法制備了包含氮化硅（Si₃N₄）和氧化鋁（ Al₂O₃）納米顆粒的復(fù)合氧化膜，提高了鈦合金整體的耐磨性。

二硫化鉬（MoS₂）作為一種常見(jiàn)二維層狀材料，其較低的界面剪切強(qiáng)度使其具有優(yōu)越的減 摩效果，被廣泛用于固體潤(rùn)滑材料[21-25]。在鈦合金緊固件表面涂敷MoS₂，有望降低其表面摩 擦因數(shù)，減少黏著和咬死情況的發(fā)生。MU等[24]使用一步等離子電解氧化法在鈦合金表面制備了含 MoS₂的復(fù)合氧化涂層。摩擦測(cè)試表明，含MoS₂的復(fù)合氧化涂層摩擦因數(shù)和磨損率均 低于不含MoS₂的氧化涂層。

鈦合金緊固件連接鋁合金航空結(jié)構(gòu)時(shí)，為了避免二者之間產(chǎn)生電偶腐蝕，常需要對(duì)鈦合金緊固件進(jìn)行鍍 鋁處理[26]。所鍍鋁涂層不僅能夠阻隔緊固件基體與腐蝕介質(zhì)相接觸，而且可通過(guò)犧牲自身對(duì)周?chē)鷺?gòu)件起到 陽(yáng)極保護(hù)作用，因此在鈦合金緊固件中的應(yīng)用日趨廣泛。

綜上，陽(yáng)極氧化、涂MoS₂以及涂鋁技術(shù)對(duì)于改善鈦合金緊固件表面耐磨性、潤(rùn)滑性和耐蝕 性具有良好效果，但這些技術(shù)的綜合應(yīng)用效果尚需進(jìn)一步研究。本文以TC4鈦合金為基體，分別對(duì)表面未處理（LT）、表面脈沖陽(yáng)極氧化處理（PA）、表面脈沖陽(yáng)極氧化和涂鋁復(fù)合處理（PA-Al）、表面脈沖陽(yáng)極氧 化和涂MoS₂復(fù)合處理（PA-MoS₂）四種表面狀態(tài)樣品進(jìn)行了摩擦學(xué)性能綜合分析， 對(duì)其摩擦因數(shù)、磨損率、磨損形貌進(jìn)行測(cè)試，探究不同表面狀態(tài)下鈦合金摩擦副的摩擦特性和磨損機(jī)理。

1、試驗(yàn)準(zhǔn)備

1.1試驗(yàn)材料

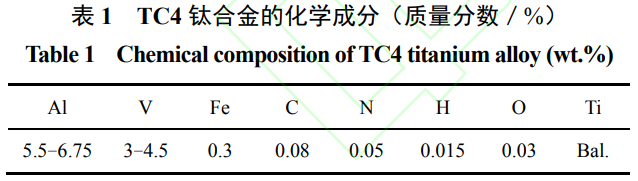

試驗(yàn)選用尺寸為φ12mm×5mm的TC4鈦合金為試樣，選用直徑10mm的TC4鈦合金小球?yàn)閷?duì)磨副，所用TC4鈦合金的化學(xué)成分如表1所示。

1.2表面涂層制備

首先對(duì)試樣進(jìn)行表面脈沖陽(yáng)極氧化處理，以TC4鈦合金試樣為陽(yáng)極，鉛板為陰極。脈沖陽(yáng)極氧化的溶液 組成為硫酸-磷酸混酸溶液，試驗(yàn)溫度為0～10℃，試驗(yàn)時(shí)間為20min。試驗(yàn)主要工藝包括：化學(xué)除油、水洗 、陽(yáng)極氧化、水洗干燥、檢驗(yàn)等。采用手工噴涂的方法，分別對(duì)脈沖陽(yáng)極氧化處理后的樣品進(jìn)行涂鋁和涂 MoS₂處理，得到脈沖陽(yáng)極氧化-涂鋁和脈沖陽(yáng)極氧化-涂MoS₂復(fù)合處理的試樣。

1.3試驗(yàn)參數(shù)確定

采用摩擦磨損試驗(yàn)機(jī)（UMT-3）測(cè)試不同表面狀態(tài)鈦合金樣品的摩擦學(xué)性能，上試樣選用直徑10mm的TC4 鈦合金球，下試樣分別為表面未處理（LT）、脈沖陽(yáng)極氧化處理（PA）、脈沖陽(yáng)極氧化和涂鋁復(fù)合處理 （PA-Al）、脈沖陽(yáng)極氧化和涂MoS₂復(fù)合處理（PA-MoS₂）四種表面狀態(tài)的鈦合金試 樣。

分別選取1和4N作為測(cè)試載荷，依據(jù)赫茲接觸公式計(jì)算球-盤(pán)間的赫茲接觸應(yīng)力，經(jīng)計(jì)算載荷1和4N下的 赫茲接觸應(yīng)力分別為310和493MPa。試驗(yàn)?zāi)Ｊ綖樾D(zhuǎn)模式，旋轉(zhuǎn)半徑為3mm，旋轉(zhuǎn)速度為20r/min（線速度 6.28mm/s），測(cè)試時(shí)間20min。

1.4磨損形貌分析表征

試樣表面磨痕和磨球表面磨斑的磨損形貌使用超景深顯微鏡（VHX-6000,日本）、三維白光干涉形貌儀 （Nexview,美國(guó)）以及聚焦離子束掃描電鏡（LYRA3,捷克）進(jìn)行表征；依據(jù)三維白光干涉形貌儀表征涂層表 面粗糙度，依據(jù)磨損形貌結(jié)果并計(jì)算樣品的磨損體積及磨損率。使用掃描電鏡配套的EDS能譜儀分析樣品磨 損區(qū)域的元素組成。綜合分析各種測(cè)試結(jié)果，探究不同表面狀態(tài)試樣的減摩耐磨機(jī)理。

2、結(jié)果及分析

2.1摩擦因數(shù)

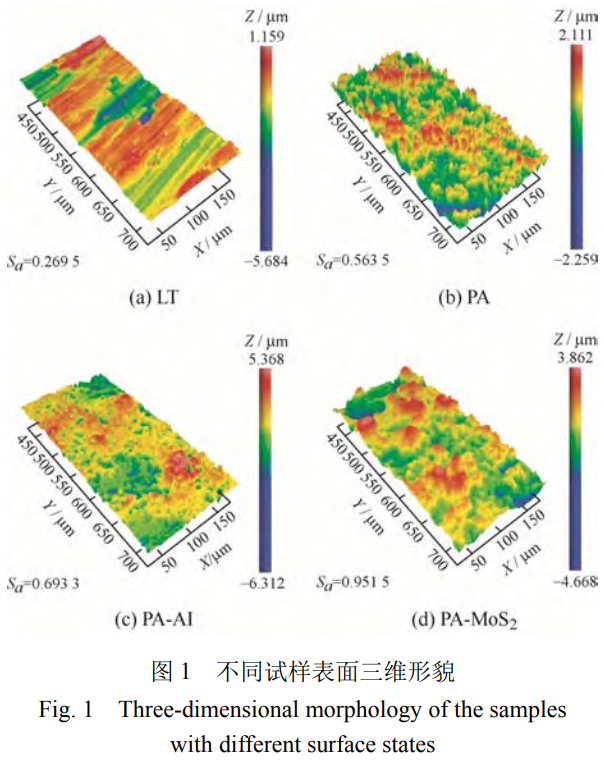

試樣表面脈沖陽(yáng)極氧化處理后的鍍層厚度在5～6.5μm范圍內(nèi)。圖1為使用三維白光干涉形貌儀 （Nexview,美國(guó)）測(cè)量的四組試樣的表面三維形貌，對(duì)每個(gè)樣品分別取150μm×300μm區(qū)域測(cè)試其表面粗糙度 Sa。結(jié)果表明，未經(jīng)過(guò)表面處理的鈦合金試樣表面平整，表面粗糙度約為0.2695μm，經(jīng)脈沖陽(yáng)極氧化后，表 面出現(xiàn)較多島狀凸起，表面粗糙度有所增加，約為0.5635μm。試樣經(jīng)過(guò)表面涂鋁或涂MoS₂后， 表面的凸起進(jìn)一步增大，脈沖陽(yáng)極氧化和涂鋁復(fù)合處理樣品的表面粗糙度約為0.6933μm，脈沖陽(yáng)極氧化和涂 MoS₂復(fù)合處理樣品的表面粗糙度約為0.9515μm。

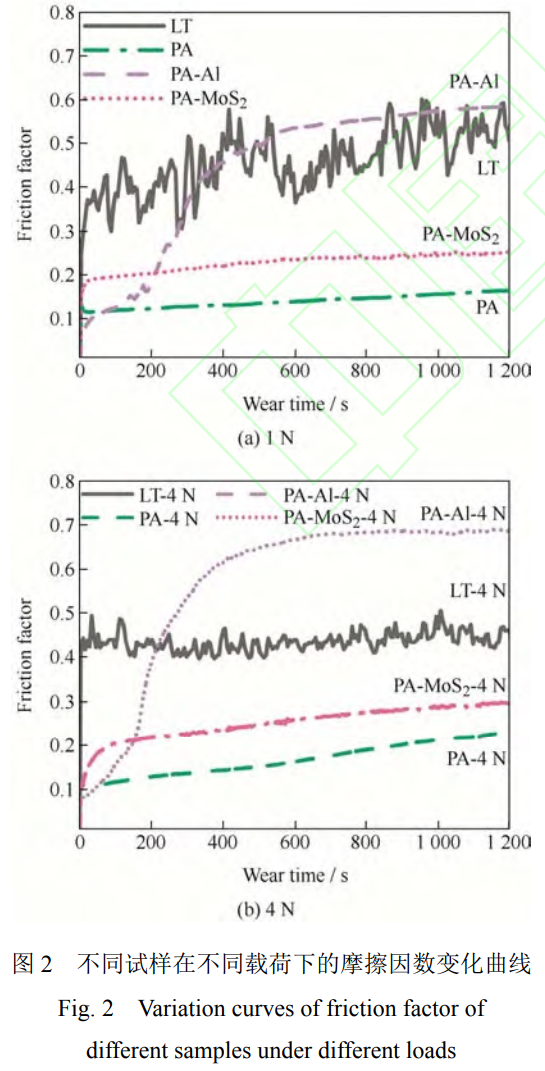

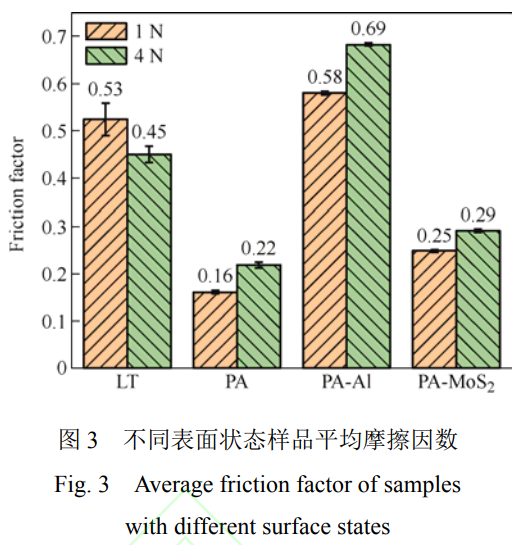

圖2所示為不同表面狀態(tài)試樣在1和4N載荷下的摩擦因數(shù)變化曲線。經(jīng)過(guò)跑合期后，樣品的摩擦因數(shù)逐漸 趨于穩(wěn)定，圖3所示為摩擦因數(shù)趨于穩(wěn)定后的平均摩擦因數(shù)。從圖中可以看出，在1N載荷下，未經(jīng)過(guò)表面處 理（LT）樣品的平均摩擦因數(shù)約為0.53，且波動(dòng)劇烈，這主要由于經(jīng)過(guò)短暫的跑合后，鈦合金和鈦合金直接 接觸，容易發(fā)生黏著磨損[27-28]；經(jīng)過(guò)脈沖陽(yáng)極氧化處理（PA）樣品的摩擦因數(shù)最低，約為0.16，且樣品 跑合期短，摩擦因數(shù)波動(dòng)小，這表明經(jīng)過(guò)脈沖陽(yáng)極氧化所形成的涂層具有一定的潤(rùn)滑效果，同時(shí)可以有效減 少與鈦合金球發(fā)生黏著；經(jīng)過(guò)脈沖陽(yáng)極氧化和涂鋁復(fù)合處理（PA-Al）樣品的摩擦因數(shù)最高，約為0.58，且跑合期最長(zhǎng)，摩擦因數(shù)整體波動(dòng)較小，這表明表面涂鋁后樣品的潤(rùn)滑性能不佳，摩擦過(guò)程中雖不易發(fā)生黏著 ，但也較難形成有效的固體潤(rùn)滑膜，整體摩擦因數(shù)較高。

經(jīng)過(guò)脈沖陽(yáng)極氧化和涂MoS₂復(fù)合處理（PA-MoS₂）樣品的摩擦因數(shù)較低，約為 0.25，摩擦因數(shù)整體波動(dòng)小，跑合期短，表明樣品表面可以在較短時(shí)間內(nèi)形成有效的固體潤(rùn)滑膜，這主要?dú)w 功于MoS₂優(yōu)異的固體潤(rùn)滑性能，但由于與脈沖陽(yáng)極氧化復(fù)合處理后樣品的表面粗糙度較高，樣 品的摩擦因數(shù)要高于單獨(dú)進(jìn)行脈沖陽(yáng)極氧化的樣品。在4N載荷作用下，不同表面狀態(tài)樣品的摩擦變化趨勢(shì)基 本一致，即PA樣品的摩擦因數(shù)最低且平穩(wěn)，LT樣品摩擦因數(shù)較高且波動(dòng)劇烈，PA-Al樣品摩擦因數(shù)最高且跑 合期長(zhǎng)。對(duì)比不同樣品在低載（1N）和高載（4N）下的摩擦因數(shù)，結(jié)果表明經(jīng)過(guò)表面處理后樣品在高載下的 摩擦因數(shù)均高于低載下的摩擦因數(shù)。由摩擦因數(shù)的測(cè)試結(jié)果可以得出，從減摩角度考慮，PA和PA- MoS₂兩種表面處理技術(shù)對(duì)鈦合金樣品均有明顯的減摩效果，其中以PA處理后樣品的減摩效果最佳。

2.2磨痕宏觀形貌及磨損率

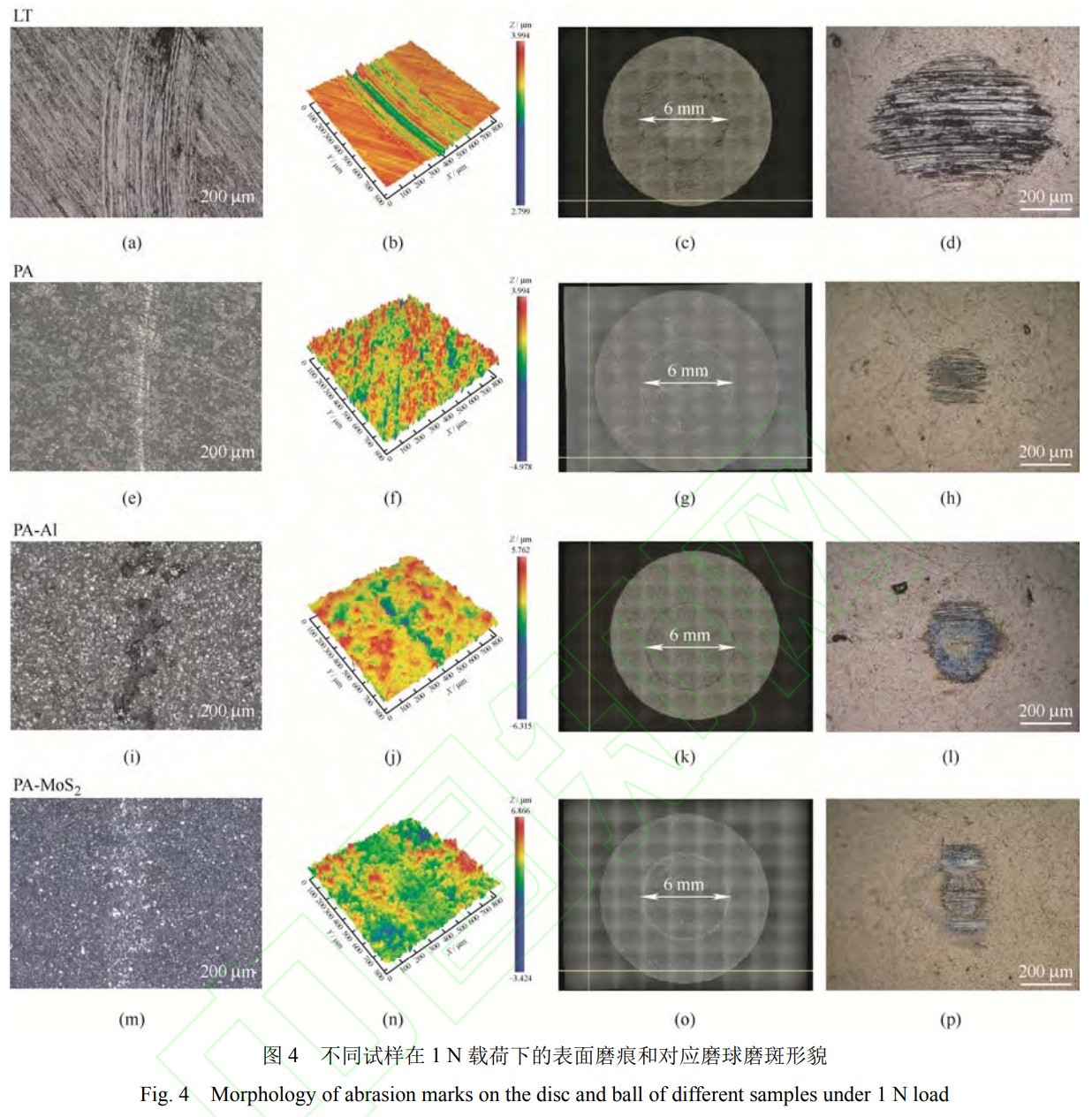

圖4為不同試樣（LT、PA、PA-Al、PA-MoS₂）在1N載荷下的磨痕和磨球磨斑形貌照片。從圖 中可以看出，LT樣品磨痕最寬、磨痕最深，同時(shí)磨球的磨斑也最大，磨損明顯；PA樣品磨痕較淺且最窄，同 時(shí)磨球的磨斑也最小；PA-Al樣品磨痕為不連續(xù)黑色磨痕，磨球磨斑較大；PA-MoS₂樣品磨痕寬 度與PA-Al樣品相近，磨痕連續(xù)，磨球磨斑較小。

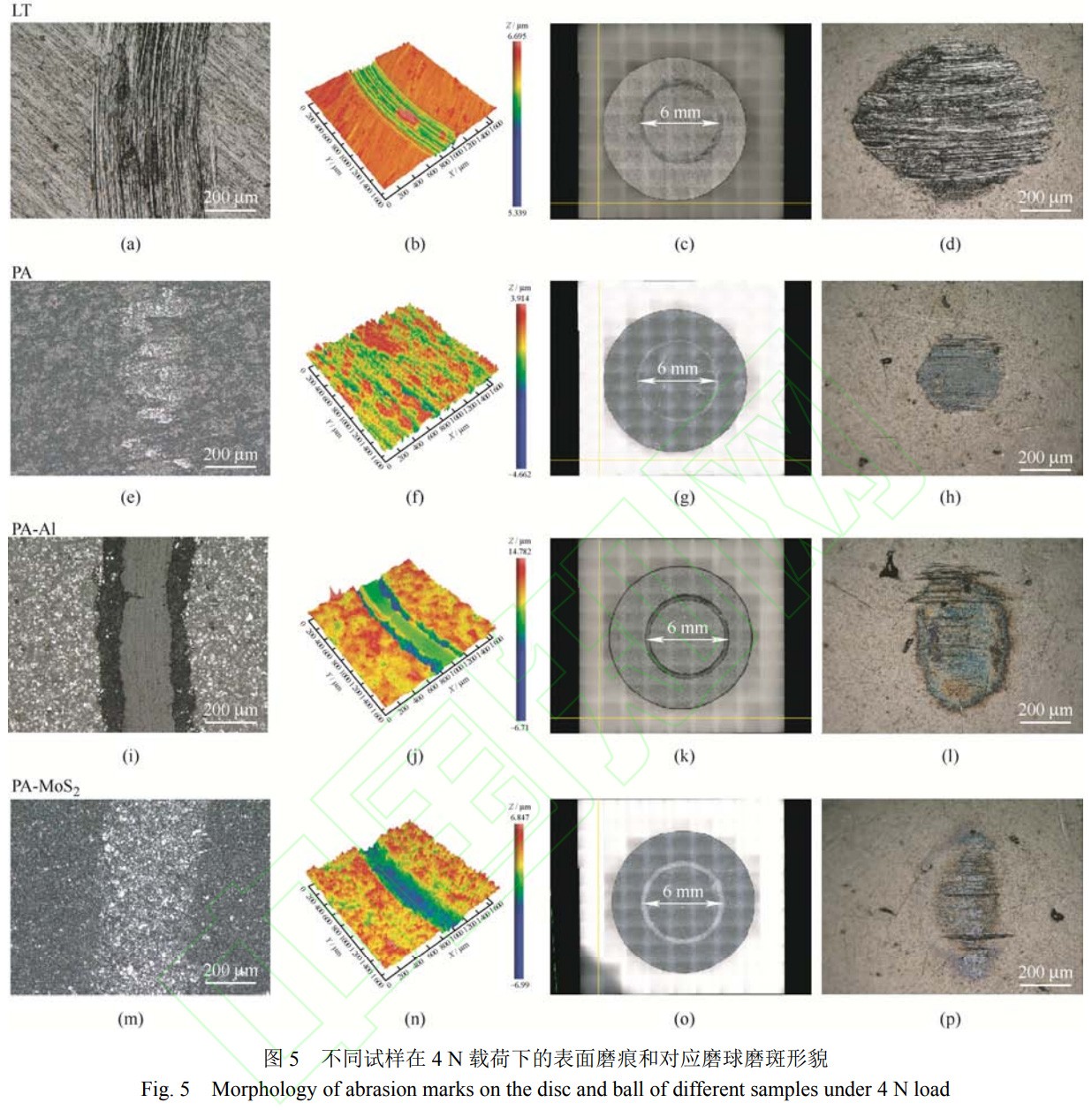

圖5為不同試樣（LT、PA、PA-Al、PA-MoS₂）在4N載荷下的磨痕和磨球磨斑形貌照片。由于 載荷變大，因此磨損也有所加劇，各個(gè)樣品的磨痕均寬于1N載荷下的磨痕[29]，LT樣品表面有著明顯的犁溝 和黏著物，磨痕最寬，磨斑直徑大于600μm；PA樣品磨痕依然是最淺且最窄的，同時(shí)磨球的磨斑也最小，減 磨效果明顯；PA-Al樣品磨損劇烈，磨痕較深，相比于低載荷（1N）情況，黑色點(diǎn)狀磨痕已連成整體，并且 在兩邊堆積較多磨屑，表明樣品表面較難形成有效的固體潤(rùn)滑膜，這與摩擦因數(shù)曲線所得結(jié)果一致；PA- MoS₂樣品磨損均勻，磨痕寬度較窄但磨痕較深，有減磨效果，但因質(zhì)地較軟導(dǎo)致磨損明顯。

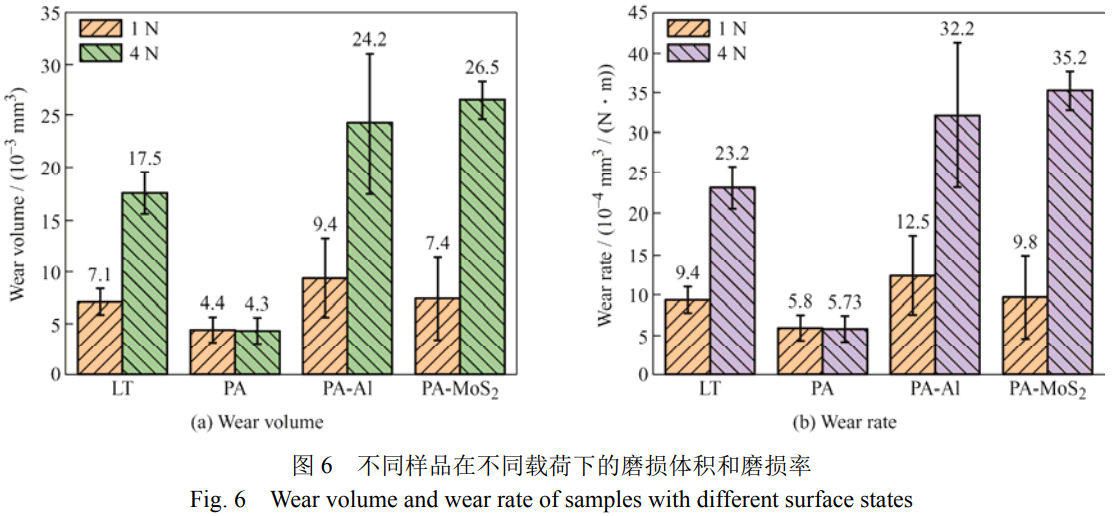

采用三維白光干涉形貌儀測(cè)試樣品磨痕截面面積，每個(gè)磨痕取6個(gè)位置，計(jì)算截面面積平均值，并計(jì)算 樣品的磨損體積和磨損率，結(jié)果如圖6所示。在低載荷下（1N）PA樣品的磨損率最低，約為 5.8×10^?4mm³(N·m)，這與該樣品低的摩擦因數(shù)和短的跑合期結(jié)果相一致，表明 脈沖陽(yáng)極氧化有較好的減磨效果；PA-Al樣品的磨損體積與磨損率最大，甚至高于LT樣品的磨損率，這是由 于脈沖陽(yáng)極氧化和涂鋁復(fù)合處理樣品后，樣品表面難以形成有效的固體潤(rùn)滑膜，因此樣品磨損過(guò)程中跑合期 長(zhǎng)且摩擦因數(shù)高；脈沖陽(yáng)極氧化和涂MoS₂復(fù)合處理后的樣品磨損率與LT樣品的磨損率相近，這 表明盡管涂覆MoS₂后可用形成良好的潤(rùn)滑膜，使摩擦因數(shù)降低，但表面粗糙度增大且 MoS₂硬度較低，易發(fā)生材料轉(zhuǎn)移，因此磨損率比只進(jìn)行脈沖陽(yáng)極氧化的樣品高。在高載荷下 （4N）PA樣品的磨損率最低，約為5.7×10^?4mm³(N·m)，與低載荷下測(cè)得的磨損 率相近，其余三組樣品的磨損率均高于其對(duì)應(yīng)低載荷下的磨損率，其中PA-MoS₂樣品磨損率增加 幅度最大，約為35.2×10^?4mm³(N·m)，主要?dú)w因于所涂MoS₂質(zhì)地較 軟且表面粗糙度高，雖可以形成潤(rùn)滑膜降低摩擦因數(shù)，但在高載荷下更容易被磨除。

2.3磨痕微觀形貌及磨損機(jī)理分析

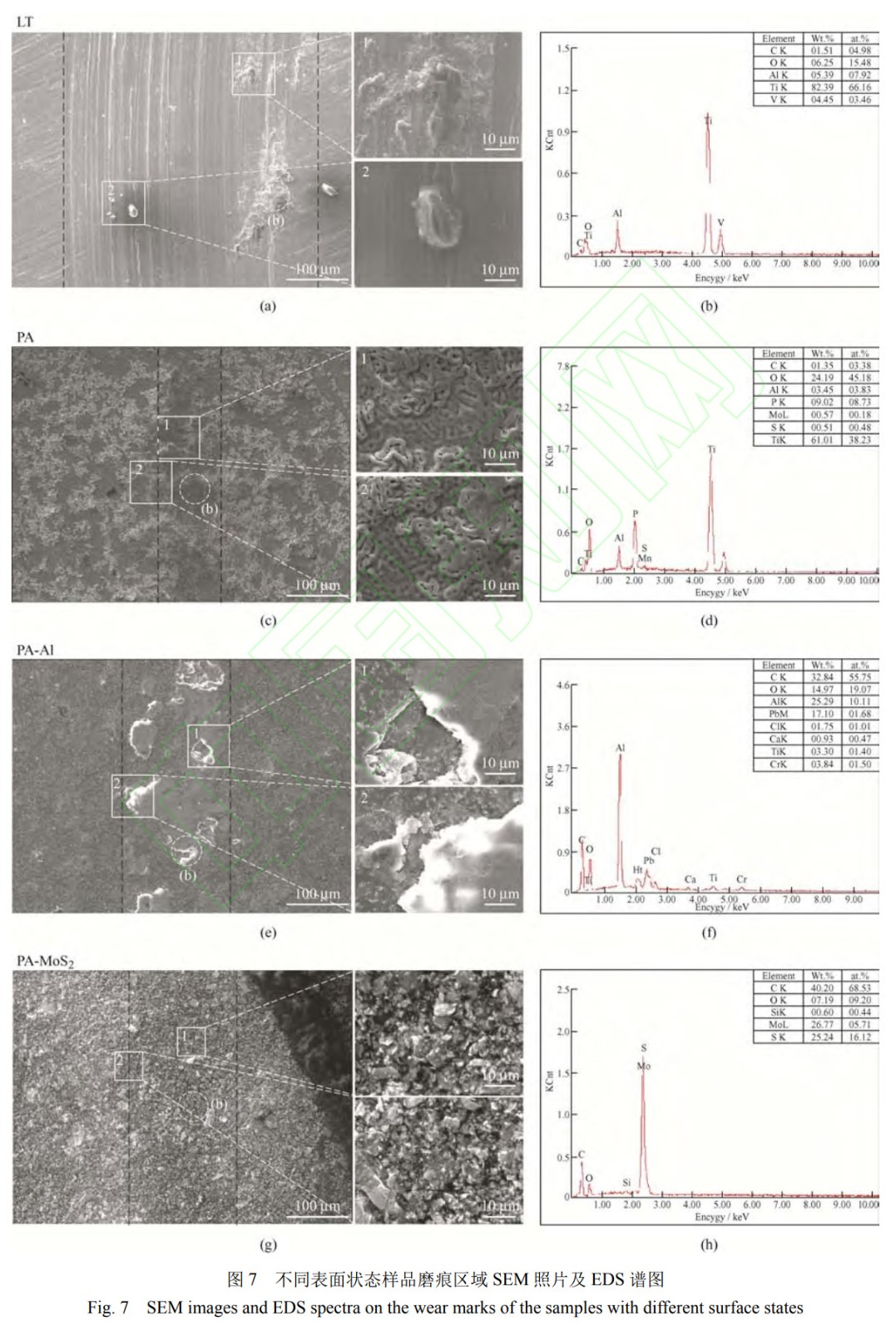

通過(guò)SEM和配套的能譜儀對(duì)不同表面狀態(tài)樣品磨痕的微觀形貌和元素組成進(jìn)行分析表征，結(jié)果如圖7所示 。對(duì)于LT樣品，表面磨痕最寬，磨痕區(qū)域內(nèi)沿著滑動(dòng)方向分布犁溝，部分犁溝上有突起的黏著物，在更高倍 數(shù)的照片中可以看到，黏著物上有沿著滑動(dòng)方向生成的撕裂裂紋，這表明LT樣品摩擦過(guò)程中材料的主要去除 過(guò)程是表面塑性變形，然后形成犁溝，部分接觸表面在壓力下會(huì)形成黏著區(qū)并在后續(xù)的滑動(dòng)中斷裂，形成小 凸起。EDS結(jié)果表明，黏著區(qū)域的元素組成主要以Ti元素為主，并存在Al、V、O和C元素。

對(duì)于PA樣品，表面形成的磨痕寬度最窄，深度較淺，表面未形成明顯犁溝。高倍放大圖顯示，經(jīng)過(guò)脈沖 陽(yáng)極氧化后，元素表面形成了較為致密的氧化膜，組成元素以Ti和O為主，同時(shí)存在少量的Al、C、P、Mo元 素等。結(jié)果表明，通過(guò)脈沖陽(yáng)極氧化在TC4表面形成較為致密的氧化膜，表面硬度增加，在摩擦過(guò)程中不易 由于擠壓塑性變形而形成犁溝，同時(shí)所形成鈦的氧化物具有一定的潤(rùn)滑作用，在材料表面形成了固體潤(rùn)滑膜 ，不僅使材料具有低的摩擦因數(shù)，降低了磨損率，同時(shí)可以阻隔鈦合金直接接觸，減少黏著的發(fā)生。

對(duì)于PA-Al樣品，表面形成的磨痕寬度居中，表面未形成犁溝，但有大塊的剝落孔洞和塊狀物，局部放 大圖可以看到剝落處為脆性斷裂，表明在脈沖陽(yáng)極氧化表面進(jìn)行涂鋁工藝后，表面有脆性相生成。EDS結(jié)果 表明，樣品表面存在較多的Al和O元素，故推測(cè)有Al₂O₃陶瓷相生成，導(dǎo)致表面易發(fā)生脆性剝落。在摩擦過(guò)程 中，樣品表面由于硬度增加，不易生成犁溝，但表面脆性較高易生成裂紋，裂紋擴(kuò)展最終生成剝落坑，因此 樣品表面較難形成有效的固體潤(rùn)滑膜，跑合期長(zhǎng)且摩擦因數(shù)高，最終樣品的磨損率較高。

對(duì)于PA-MoS₂樣品，表面形成的磨痕寬度比LT窄但高于PA樣品。磨痕形貌較平整，未形成明 顯的犁溝，同時(shí)與PA-Al樣品不同，磨痕中未出現(xiàn)剝落坑，放大圖能看出表面由許多不規(guī)則的塊狀物組成。 EDS結(jié)果表明，磨痕中主要元素以S和Mo為主，同時(shí)檢測(cè)到少量的C、O和Si元素。

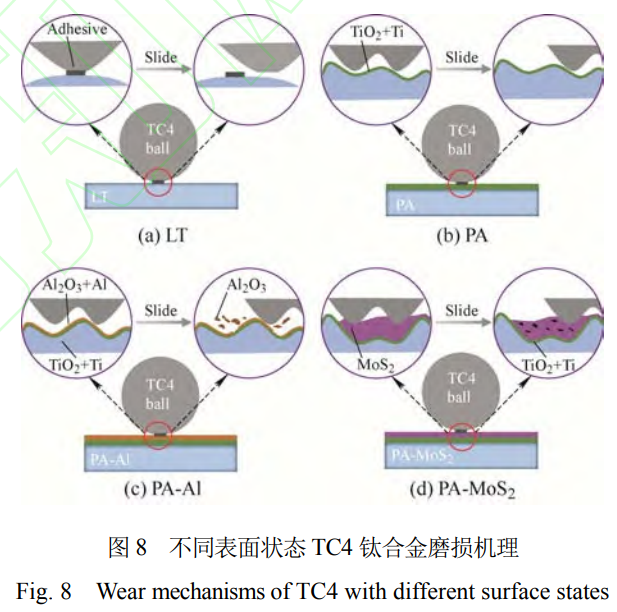

綜合以上分析，總結(jié)了不同表面狀態(tài)TC4鈦合金與TC4摩擦?xí)r的磨損機(jī)理，如圖8所示。未經(jīng)過(guò)表面處理 （LT）的鈦合金樣品由于表面硬度低且易與同種材料的TC4發(fā)生黏著，因此磨損較為劇烈，摩擦因數(shù)的寬幅 上下波動(dòng)和磨痕中的凸起黏著轉(zhuǎn)移物均表明在摩擦過(guò)程中，對(duì)磨副表面發(fā)生了嚴(yán)重的黏著，其磨損機(jī)理如圖 8a所示。在軸向壓力和摩擦熱作用下，TC4球和TC4盤(pán)之間發(fā)生塑性變形，隨后發(fā)生黏著，因此在這種表面狀 態(tài)下，主要磨損機(jī)理為犁削和黏著磨損；樣品表面經(jīng)過(guò)脈沖陽(yáng)極氧化處理（PA）后，表面生成較為致密的 TiO₂涂層，硬度提高，減摩性好，同時(shí)與基體具有較高的結(jié)合強(qiáng)度，因此大幅提高材料的耐磨性能[30]，磨 損率和摩擦因數(shù)最低。同時(shí)，由于表面氧化膜的存在，樣品表面不易產(chǎn)生塑性變形，也不易和TC4球之間形 成擴(kuò)散，因此不易發(fā)生黏著，如圖8b所示；經(jīng)過(guò)脈沖陽(yáng)極氧化和涂鋁復(fù)合處理（PA-Al）后，樣品表面會(huì)部 分生成Al₂O₃，Al₂O₃具有更高硬度，但韌性較差，摩擦過(guò) 程中容易發(fā)生脆裂，最終導(dǎo)致表面形成剝落坑[31]，因此樣品的跑合期長(zhǎng)且摩擦因數(shù)高，而剝落的硬質(zhì)磨屑 又會(huì)加劇樣品的磨損，造成樣品較高的磨損率，磨損機(jī)理主要表現(xiàn)為剝落和磨粒磨損，其機(jī)理如圖8c所示； 經(jīng)過(guò)脈沖陽(yáng)極氧化和涂覆MoS₂復(fù)合處理（PA-MoS₂）后樣品表面存在較多的 MoS₂，在摩擦過(guò)程中，經(jīng)過(guò)跑合期后會(huì)在表面生成潤(rùn)滑膜，因此樣品表面具有較低的摩擦因數(shù) ，但由于MoS₂易發(fā)生轉(zhuǎn)移，因此樣品的磨損率相對(duì)較高，其機(jī)理如圖8d所示。

3、結(jié)論

TC4樣品經(jīng)過(guò)不同表面處理后其摩擦磨損性能差異明顯。未經(jīng)過(guò)表面處理的鈦合金樣品在摩擦磨損過(guò)程 中表面易發(fā)生黏著磨損，摩擦因數(shù)高且不穩(wěn)定，約為0.53，這也說(shuō)明未經(jīng)過(guò)表面處理的鈦合金緊固件發(fā)生“ 咬死”現(xiàn)象的主要原因是其易與工件發(fā)生黏著。經(jīng)過(guò)脈沖陽(yáng)極氧化處理（PA）后樣品表面會(huì)生成TiO₂氧化層 ，減摩（摩擦因數(shù)約為0.16）和耐磨特性（磨損率5.8×10^?4mm³(N·m)）最佳， 高載下依然穩(wěn)定（摩擦因數(shù)約為0.22、磨損率5.7×10^?4mm³(N·m)），且有明顯 的抗黏著效果。經(jīng)過(guò)脈沖陽(yáng)極氧化和涂鋁復(fù)合處理（PA-Al）的樣品并未展現(xiàn)減摩耐磨特性，磨痕表面有大 塊的剝落孔洞和塊狀物，摩擦因數(shù)和磨損率較未處理樣品均有增高。經(jīng)過(guò)脈沖陽(yáng)極氧化和涂 MoS₂復(fù)合處理（PA-MoS₂）的樣品表面未發(fā)現(xiàn)磨粒磨損和黏著磨損，樣品表現(xiàn)出一 定的減摩（摩擦因數(shù)約為0.25）效果，但耐磨性（磨損率9.8×10^?4mm³(N·m)） 較差，且在高載下磨損率有較大幅度升高（磨損率35.2×10^?4mm³(N·m)）。

參考文獻(xiàn)

[1] 李蒙，鳳偉中，關(guān)蕾，等. 航空航天緊固件用鈦合金材 料綜述[J]. 有色金屬材料與工程，2018， 39(4)：49-53.

LI Meng, FENG Weizhong, GUAN Lei, et al. Summary of titanium alloy for fastener in aerospace[J]. Nonferrous Metal Materials and Engineering, 2018, 39(4): 49-53. (in Chinese)

[2] 于建政，寧廣西，林忠亮，等. 航空工業(yè)鈦合金緊固件 失效分析研究進(jìn)展[J]. 材料導(dǎo)報(bào)，2013， 27(z1)：256-258，264.

YU Jianzheng, NING Guangxi, LI Zhongliang, et al. Failure analysis progress of titanium alloy fastener used in aerospace industry[J]. Materials Reports, 2013, 27(z1): 256-258, 264. (in Chinese)

[3] JHA A K, SINGH S K, KIRANMAYEE M S, et al. Failure analysis of titanium alloy (Ti6Al4V) fastener used in aerospace application[J]. Engineering Failure Analysis, 2010, 17 (6): 1457-1465.

[4] 李新星，施劍峰，王紅俠，等. Ti6Al4V 合金干滑動(dòng)磨 損過(guò)程中摩擦層及摩擦氧化物的作用[J]. 表面技術(shù)，2019，48(12)：233-239.

LI Xinxing, SHI Jianfeng, WANG Hongxia, et al. Role of tribo-layers and tribo-oxides in dry sliding wear process of Ti6Al4V alloy[J]. Surface Technology, 2019, 48(12): 233-239. (in Chinese)

[5] 劉雨薇，吳霞，陳紀(jì)云，等. 鈦合金摩擦磨損性能及減 磨方法研究進(jìn)展[J / OL]. 表面技術(shù)， 2024，53(12)：1-21[2024-05-29]. https://kns.cnki.net/kcms2/article/abstract?v=acR2UJ02Y hTkNLsiQQZEpO5X6yk57ujmpDKWQL94QO79QobyP 2-KKQv7Sfy9LwUlq_uyIcP4_jwCX2G-b2Vsw3HlKbsS_ S1ukFZVjPRMkupDdYumufkV0h3_824NpusUB78uqO0S6qqEf0FFh8YxmE7Ud6pUcJdCerVarMpbj7eLSPVgp KS6YQaqeMtgHxS&uniplatform=NZKPT&language=C HS. DOI:10.16490/j.cnki.issn.1001- 3660.2024.12.001.

LIU Yuwei, WU Xia, CHEN Jiyun, et al. Research progress on friction and wear properties of titanium alloys and wear reduction methods[J/OL]. Surface Technology, 2024, 53(12): 1-21[2024 -05-29]. https://kns.cnki.net/ kcms2/article/abstract?v=acR2UJ02YhTkNLsiQQZEpO5 X6yk57ujmpDKWQL94QO79QobyP2-KKQv7Sfy9LwUl q_uyIcP4_jwCX2G-b2Vsw3HlKbsS_S1ukFZVjPRMkup DdYumufkV0h3_824NpusUB78uqO-0S6qqEf0FFh8Yxm E7Ud6pUcJdCerVarMpbj7eLSPVgpKS6YQaqeMtgHxS &uniplatform=NZKPT&language=CHS. DOI:10.16490/j. cnki.issn.1001-3660.2024.12.001. (in Chinese)

[6] 吳彼，高禩洋，薛偉海，等. 鈦合金表面 TiB2 涂層與 純鋁的高溫黏著磨損行為[J]. 中國(guó)表面工 程，2022，35(3)：64-72.

WU Bi, GAO Siyang, XU Weihai, et al. High-temperature adhesive wear behavior between TiB2 coating on TC4 substrate and pure Al[J]. China Surface Engineering, 2022, 35(3): 64-72. (in Chinese)

[7] 付穎，張艷，包星宇，等. 鈦合金表面耐磨涂層研究進(jìn) 展[J]. 中國(guó)腐蝕與防護(hù)學(xué)報(bào)，2018，38 (2)：117-123.

FU Ying, ZHANG Yan, BAO Xinyu, et al. Research progress on wear-resistant coatings for Ti-alloy[J]. Journal of Chinese Society for Corrosion and Protection, 2018, 38(2): 117-123. (in Chinese)

[8] 胡鵬飛. 鈦合金緊固件藍(lán)色陽(yáng)極氧化影響因素分析與 優(yōu)化[J]. 熱加工工藝，2021，50(12)：102 -103，108.

HU Pengfei. Influencing factors analysis and optimization of blue anodizing for titanium alloy fastener[J]. Hot Working Technology, 2021, 50(12): 102-103, 108. (in Chinese)

[9] DIAMANTI M V, SEBASTIANI M, MANGIONE V, et al. Multi-step anodizing on Ti6Al4V components to improve tribomechanical performances[J]. Surface and Coatings Technology, 2013, 227(25): 19-27.

[10] WILSON J C A, WU S J, GOTMAN I, et al. Duplex coatings with enhanced adhesion to Ti alloy substrate prepared by powder immersion nitriding and TiN / Ti multilayer deposition[J]. Materials Letters, 2015, 157(15): 45-49.

[11] ASKARI S J. Tribological characteristics of nanocrystalline diamond films grown on titanium[J]. Surface Engineering, 2009, 25(6): 482-486.

[12] GRABARCZYK J, BATORY D, KACZOROWSKI W, et al. Comparison of different thermo-chemical treatments methods of Ti-6Al-4V alloy in terms of tribological and corrosion properties[J]. Materials, 2020, 13(22): 5192.

[13] 于坤，祁文軍，雷靖峰. 鈦合金表面再制造涂層的研究綜述[J]. 熱加工工藝，2020，49(12)：6 -9.

YU Kun, QI Wenjun, LEI Jingfeng. Review of research on remanufacturing coatings on titanium alloy surface[J]. Hot Working Technology, 2020, 49(12): 6-9. (in Chinese)

[14] ZHAO L, LUGSCHEIDER E. Reactive plasma spraying of TiAl6V4 alloy[J]. Wear, 2002, 253 (11-12): 1214-1218.

[15] 徐倩，劉艷，丁濤. 鈦合金表面激光熔覆耐磨涂層材料 的研究進(jìn)展[J]. 熱加工工藝，2023，52 (14)：24-29.

XU Qian, LIU Yan, DING Tao. Research progress of laser cladding wear resistant coating materials on titanium alloy surface[J]. Hot Working Technology, 2023, 52(14): 24-29. (in Chinese)

[16] 楊立軍，文品，石丹玉，等. 鈦基表面 CNTs / Ti 激光 熔覆層的摩擦磨損研究[J]. 功能材料， 2021，52(6)：6133-6137.

YANG Lijun, WEN Pin, SHI Danyu, et al. Friction and wear of CNTs / Ti laser cladding layer on titanium substrate[J]. Journal of Functional Materials, 2021, 52(6): 6133-6137. (in Chinese)

[17] WU L, WEN C, ZHANG G, et al. Influence of anodizing time on morphology, structure and tribological properties of composite anodic films on titanium alloy[J]. Vacuum, 2017, 140: 176-184.

[18] WU L, LIU J H, WU G L, et al. Growth behaviour of anodic oxide film on titanium alloy[J]. Surface Engineering, 2015, 31(12): 904-911.

[19] 馮慧嶠，張旭，師玉英，等. Ti-6Al-4V 鈦合金脈沖陽(yáng)極 氧化工藝[J]. 電鍍與環(huán)保，2016，36 (5)：40-42.

FENG Huiqiao, ZHANG Xu, SHI Yuying, et al. Pulsed anodizing process of TI-6Al-4V titanium alloy[J]. Electroplating & Pollution Control, 2016, 36(5): 40-42. (in Chinese)

[20] ALIOFKHAZRAEI M, ROUHAGHDAM A S, SHAHRABI T. Abrasive wear behaviour of Si3N4 / TiO2nanocomposite coatings fabricated by plasma electrolytic oxidation[J]. Surface Coatings Technology, 2010, 205: 41-61.

[21] 李錫剛. 鈦合金涂敷二硫化鉬膜工藝[J]. 電鍍與涂飾，2009，28(5)：60-62.

LI Xigang. Process of coating MoS₂ film on titanium alloys[J]. Electroplating & Finishing, 2009, 28(5): 60-62. (in Chinese)

[22] 盧金德，韋春貝，林松盛，等. 磁控濺射 NiCrAlY / MoS₂復(fù)合薄膜結(jié)構(gòu)與性能研究 [J]. 表面技術(shù)，2021，50(5)：198-207.

LU Jinde, WEI Chunbei, LIN Songsheng, et al. Structure and properties of NiCrAlY / MoS₂ composite films fabricated by magnetron sputtering[J]. Surface Technology, 2021, 50(5): 198-207. (in Chinese)

[23] 徐進(jìn)，朱旻昊，陳建敏，等. 制備工藝對(duì) MoS₂粘結(jié)固 體潤(rùn)滑涂層微動(dòng)磨損壽命的影 響[J]. 摩擦學(xué)學(xué)報(bào)，2003，23(2)：95-98.

XU Jin, ZHU Minhao, CHEN Jianmin, et al. The influence of preparation processes on fretting wear life of MoS₂ bonded solid lubricating coating[J]. Tribology, 2003, 23(2): 95-98. (in Chinese)

[24] MU M, LIANG J, ZHOU X, et al. One-step preparation of TiO2 / MoS₂ composite coating on Ti6Al4V alloy by plasma electrolytic oxidation and its tribological properties[J]. Surface and Coatings Technology, 2013, 214: 124-130.

[25] SONG W, AN L, LU Y, et al. Friction behavior of TiN-MoS₂ / PTFE composite coatings in dry sliding against SiC[J]. Ceramics International, 2021, 47(17): 24003-24011.

[26] 徐良. 航空鈦合金緊固件鋁涂層性能規(guī)范研究[J]. 航 空標(biāo)準(zhǔn)化與質(zhì)量，2012(1)：32-36.

XU Liang. The specification of aluminum pigmented coating for aerospace titanium alloy fasteners[J]. Aeronautic Standardization & Quality, 2012(1): 32-36. (in Chinese)

[27] 應(yīng)揚(yáng)，杜宇，李婷，等. 摩擦配副和摩擦參數(shù)對(duì) TC29鈦合金摩擦磨損性能的影響[J]. 有色金屬 材料與工程，2021，42(3)：30-34.

YING Yang, DU Yu, LI Ting, et al. Effect of friction pairs and friction parameters on friction and wear properties of TC29 titanium alloy[J]. Nonferrous Metal Materials and Engineering, 2021, 42(3): 30-34. (in Chinese)

[28] 李朝志，付彬國(guó)，劉金海，等. 鈦合金干滑動(dòng)摩擦行為 與磨損機(jī)理研究進(jìn)展[J]. 材料導(dǎo)報(bào)， 2018，32(z1)：410-414.

LI Chaozhi, FU Binguo, LIU Jinhai, et al. Research progress of wear behaviors and mechanism of titanium alloys under dry sliding condition[J]. Materials Reports, 2018, 32(z1): 410-414. (in Chinese)

[29] 董思成，鐘利，但敏，等. 不同載荷及轉(zhuǎn)速條件下 MoS₂涂層的摩擦磨損性能研究 [J]. 核聚變與等離子體物理，2023，43(1)：99-104.

DONG Sicheng, ZHONG Li, DAN Min, et al. Study on the frictional wear performance of MoS₂ coatings under different load and speed conditions[J]. Nuclear Fusion and Plasma Physics, 2023, 43(1): 99-104. (in Chinese)

[30] LI W, KONG D. Effects of TiO2 mass fraction on friction reduction and wear resistance of laser-cladded CrNi alloy coating[J]. Journal of Materials Engineering and Performance, 2021, 30(3): 2280-2290.

[31] 宋洪源，烏日開(kāi)西·艾依提，尹瀛月. 等離子噴涂 Al2O3涂層質(zhì)量的研究現(xiàn)狀[J]. 熱加工工藝， 2017，46(12)： 44-47.

SONG Hongyuan, WURIKAIXI Aiyiti, YIN Yingyue. Research status of quality of plasma sprayed Al2O3 coating[J]. Hot Working Technology, 2017, 46(12): 44-47. (in Chinese)

作者簡(jiǎn)介：任小勇，男，1992 年出生，工學(xué)博士，副教授，碩士研究生導(dǎo)師。主要研究方向?yàn)闄C(jī)械裝 備耐磨防護(hù)。 E-mail: xiaoyong_ren@sina.cn

程潔（通信作者），女，1990 年出生，工學(xué)博士，教授，博士研究生導(dǎo)師。主要研究方向?yàn)殡娮又圃? 摩擦學(xué)。 E-mail: jiecheng@cumtb.edu.cn

相關(guān)鏈接
