為了滿足高功率下的穩定濺射，目前先進制程用的高純鈦濺射靶材都選取銅合金作為背板材料，并采用擴散焊接進行綁定。為了保證焊接結合有足夠的強度，通常還需要在硬度較高的銅合金背板表面加工端面螺紋以增大材料間的接觸面積［2-4］。經機械加工的材料表面極易殘留切削液、潤滑油等臟污，雖然業內對焊接前材料的表面都會做清洗，但清洗的效果、殘留臟污對焊接的影響等，目前都鮮有報道和研究。本文以純度大于99.995%的高純Ti和CuCr合金為材料，探究不同表面清洗工藝下的擴散焊接效果，為制備大尺寸高性能鈦靶材提供依據。

1、實驗材料和方法

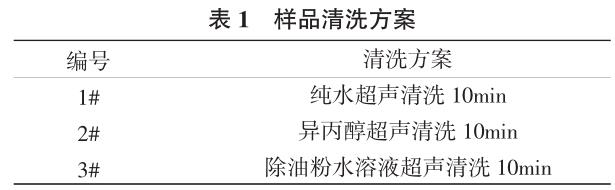

實驗材料選取純度大于99.995%的高純Ti和Cr元素含量為1%左右的CuCr合金。Ti樣品和CuCr合金樣品的直徑為φ150mm，CuCr合金樣品焊接面車端面螺紋，尺寸如圖1所示。樣品焊接裝配前分別用表1所示三種清洗方案處理。

用SITA表面清潔度儀測試焊接面清潔度，每個樣品測試9個點，測試結果以RFU值表示，RFU值越低，表面越清潔。實驗采用熱等靜壓（HIP）方式進行擴散焊接。Ti樣品和CuCr合金樣品裝配后用鋁制包套真空密封，隨后置于熱等靜壓設備中，熱等靜壓的工藝為500℃/150MPa保溫3h。

焊接樣品經機械方法拋光后，用10%硝酸溶液腐蝕，使用ZeissAxioObsever5m顯微鏡觀察微觀形貌。用HitachiSU3500掃描電子顯微鏡分析界面狀態及擴散情況。用萬辰CMT電子萬能試驗機測試焊接結合強度。

2、實驗結果和分析

2.1清洗效果分析

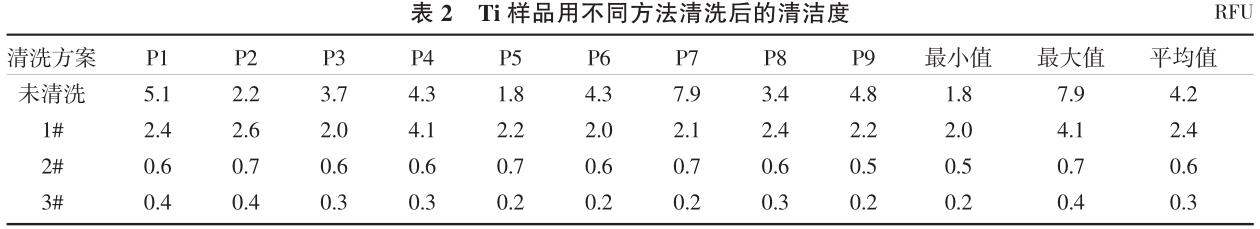

Ti樣品的清潔度結果如表2所示。除油粉水溶液對油污有乳化和皂化作用［5］，其清洗效果最佳；異丙醇對油污有一定溶解能力，對光滑表面的Ti樣品也有良好的清潔能力，略遜于除油粉水溶液；純水在超聲波輔助下表現出一定清潔能力，但效果在3種方法中是最差的。

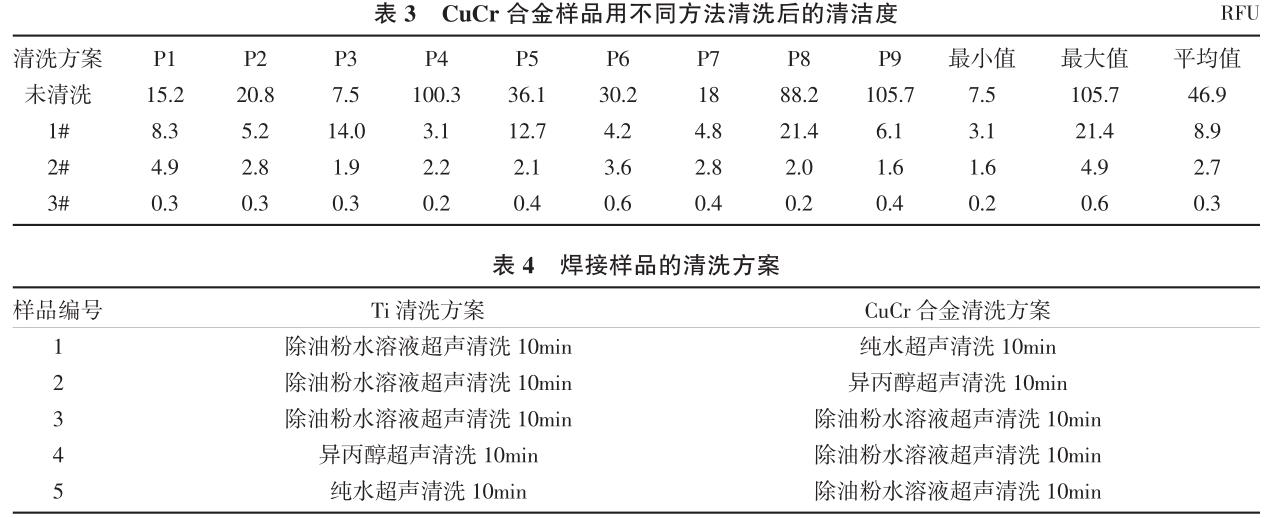

CuCr合金樣品的清潔度如表3所示。CuCr合金焊接端面的螺紋和上面細小的加工缺陷極易吸附大量油污，機加后的清潔度遠差于Ti樣品。3種清洗方案對CuCr合金樣品都表現出一定清潔能力，其中除油粉水溶液清洗的樣品最干凈，表面清潔度一致性較好；純水清洗的樣品最臟，檢測點間的清潔度差異較大；異丙醇的清洗效果居上述兩種方案之間，但因?yàn)镃uCr合金表面螺紋影響，效果不及清洗光滑表面的Ti樣品。

2.2焊接界面分析

通過不同清洗方案獲得表面清潔度不同的材料，對這些材料進行組合焊接來探究表面清潔度對焊接的影響，具體組合方案如表4所示。

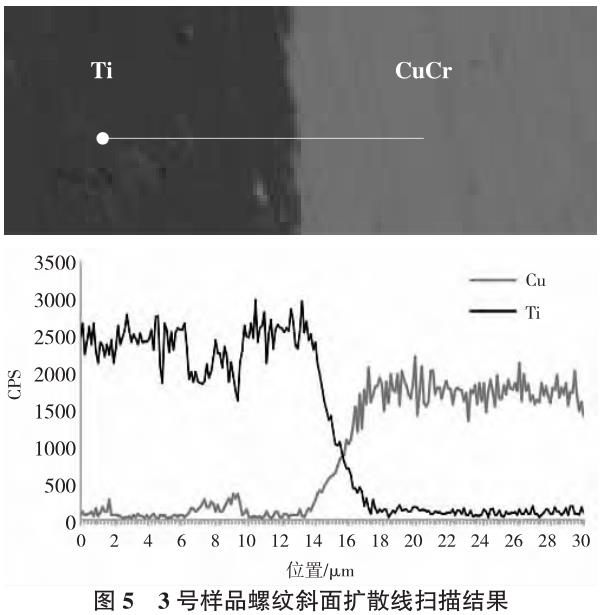

圖3所示，5個樣品的CuCr合金背板上的螺牙均完整咬入Ti基體，但因咬入過程中受到Ti材料擠壓牙形有輕微變形，5個樣品的螺牙尺寸無明顯差異。用顯微鏡400倍對每個樣品觀測一段長度15mm的界面，典型形貌如圖4所示，1號、2號和5號樣品的螺牙底部和牙斜面都發現有微小的間隙，3號和4號樣品僅在螺牙底部發現有間隙。隨著螺牙咬入深度增加，Ti基體局部塑性變形難度加大，實驗焊接條件下螺牙咬入深度已到極限，因此5個樣品的螺牙底部都存在間隙。根據清洗后材料表面的清潔度推斷1號、2號和5號樣品牙斜面的間隙是界面殘留的臟污阻礙材料相互接觸造成的，而3號和4號樣品焊接面的清潔度高，因此牙斜面處無臟污阻隔，兩種材料貼合良好。間隙處材料無法形成擴散，理論上間隙存在的面積越大，焊接結合強度越小。用掃描電子顯微鏡能譜分析線掃3號樣品螺牙斜面界面，結果如圖5所示，Ti/Cu元素在界面有擴散現象，擴散深度約4μm，說明實驗焊接條件下材料間可以形成擴散結合。

2.3焊接強度分析

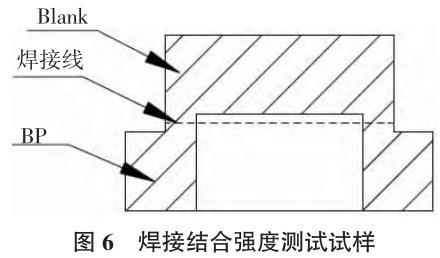

大結合面積和擴散結合是保證高焊接強度的必要條件，通過焊接強度可以進一步確認界面清潔度對焊接的影響。按圖6所示，加工焊接結合強度測試樣，測得樣品焊接結合強度按編號依次為85、183、260、238和177MPa。因?yàn)?號樣品背板的清潔度檢測數值遠高于其他幾組，判斷其焊接材料間能形成擴散結合的面積最小，致使強度最低。隨著焊接面清潔度的提升，焊接強度明顯提高；2號和5號樣品的焊接面清潔度接近，均好于1號樣品，它們的焊接強度也相近，遠高于1號樣品；3號樣品焊接面的清潔度優良，材料間能夠形成擴散結合的面積最大，其焊接強度最高；4號樣品材料界面的清潔度和3號樣品在同一量級，兩者焊接強度無明顯差異。

3、結論

（1）表面清潔度對焊接有很大的影響，焊接界面殘留的臟污阻礙材料間的擴散結合，材料清潔度越高，結合效果越好，焊接結合強度越大。

（2）高純Ti和CuCr合金經除油粉水溶液超聲清洗10min后表面潔凈度高，兩者在500℃/150MPa保溫3h條件下熱等靜壓焊接，結合強度可以達到260MPa以上，界面實現擴散結合。
