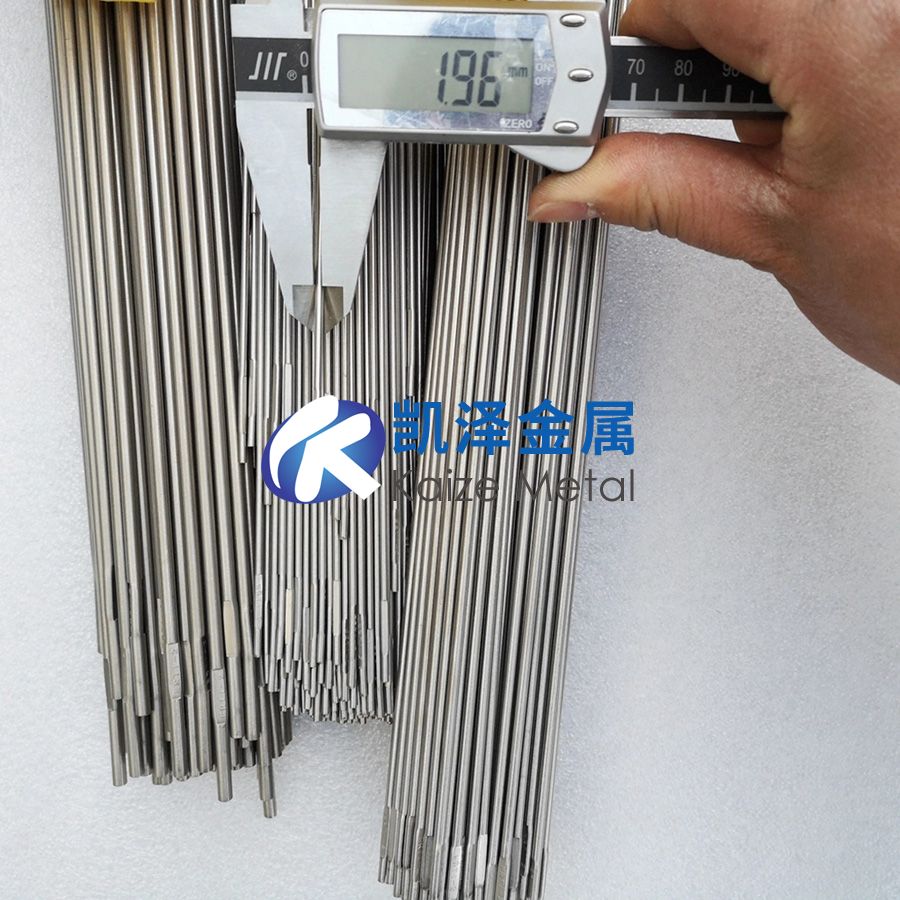

一、焊接材料用鈦直絲的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以高純度鈦或鈦合金制成的線材（直徑0.5-5mm），用于TIG/MIG焊接、增材制造（3D打印）及特種焊條填充材料，確保焊縫耐蝕、高強、無污染 |
| 材質類型 | - 工業純鈦：Gr1（高塑性）、Gr2（通用級）、Gr4（高強度） |
| - 鈦合金：Ti-6Al-4V（航空級）、Ti-5Al-2.5Sn（耐高溫）、Ti-3Al-2.5V（深海適用） |
| 性能特點 | ① 超高純度（≥99.9%，氧含量≤0.15%） |
| ② 優異焊接性（熔池流動性好，氣孔率≤0.5%） |
| ③ 耐腐蝕（焊縫耐Cl?、H?S） |
| ④ 生物相容性（醫療植入焊接） |
| 執行標準 | - 國際：ASTM B863（鈦絲材）、AWS A5.16（鈦焊絲規范） |
| - 國內：GB/T 3623（鈦及鈦合金絲） |
| - 醫療：ISO 5832-3（植入物級） |
二、鈦直絲關鍵性能參數對比（與其他焊接材料）
| 性能指標 | 鈦直絲（Gr2） | 不銹鋼絲（ER308） | 鎳基合金絲（ERNiCrMo-3） | 鋁鎂合金絲（ER5356） |
| 抗拉強度 (MPa) | 345-550 | 550-620 | 760-830 | 270-310 |
| 耐10% HCl腐蝕速率 (mm/a) | 0.03 | 1.2（穿孔） | 0.5 | 0.8（點蝕） |
| 焊接氣孔率（%） | ≤0.5 | ≤1.5 | ≤1.0 | ≤3.0 |
| 最高工作溫度 (°C) | 300 | 800 | 980 | 150 |
| 成本系數（以鈦為1） | 1 | 0.3 | 3.5 | 0.2 |
三、鈦直絲制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 熔煉提純 | 真空自耗電弧熔煉（VAR）+ 電子束區域精煉（EBZM） | 氧含量≤0.15%，雜質總量≤0.05% |
| 熱軋拉拔 | 多道次熱軋（900-950℃）+ 連續冷拉（潤滑劑：石墨乳） | 直徑公差±0.01mm（精密級），表面無裂紋 |
| 表面處理 | 電解拋光（HF-HNO?體系）或真空退火 | 表面粗糙度Ra≤0.2μm，無氧化層 |
| 線材繞卷 | 精密繞線機（張力控制±2%） | 卷材整齊度≥98%，無交叉亂線 |
| 檢測技術 | 激光測徑儀（精度±0.001mm）+ 渦流探傷 | 缺陷分辨率≤0.1mm，符合AWS A5.16標準 |
四、具體應用領域與技術需求
| 應用場景 | 功能需求 | 技術規格 | 代表產品 |
| 航空航天 | 發動機葉片修復焊接 | 直徑0.8-1.2mm，抗拉強度≥800MPa | Ti-6Al-4V焊絲（AMS 4951） |
| 化工設備 | 耐鹽酸反應器焊縫補強 | 耐10% HCl腐蝕速率≤0.05mm/a | Gr7（Ti-0.2Pd）焊絲 |
| 醫療植入 | 鈦合金骨板激光焊接 | 純度≥99.95%，生物相容性（ISO 10993） | Gr1純鈦絲（Φ0.5mm） |
| 海洋工程 | 深海管道環縫自動焊 | 耐30MPa水壓，抗Cl?腐蝕 | Ti-3Al-2.5V焊絲（AWS A5.16） |
| 3D打印 | 電子束熔絲沉積（EBAM） | 絲徑Φ1.75±0.02mm，表面無氧化 | Ti-6Al-4V ELI打印絲 |
五、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 智能焊接 | 實時熔池監控與參數自適應 | 鈦絲嵌入溫度/應變傳感器 | 焊接缺陷率降至0.1% |
| 復合焊絲 | 鈦-陶瓷顆粒增強焊絲（耐磨/耐高溫） | 粉末冶金+共擠壓工藝 | 焊縫硬度提升至HV400 |
| 超細鈦絲 | 直徑≤0.1mm（微電子焊接） | 納米晶拉拔+電解拋光 | 精度控制±0.001mm |
| 綠色制造 | 鈦廢絲再生利用（回收率＞95%） | 氫化脫氫（HDH）短流程再生 | 成本降低30% |
| 太空焊接 | 真空/微重力環境下穩定送絲 | 磁性送絲系統+低飛濺焊材設計 | 太空艙維修成功率＞90% |
六、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 應用適配 | - 高溫環境：選Ti-5Al-2.5Sn | 根據焊接母材（鈦合金/異種金屬）選擇匹配絲材 |
| - 醫療植入：選Gr1純鈦 |
| 認證合規 | 需AWS A5.16或ISO 5832-3認證 | 要求供應商提供材質報告（ICP-OES分析） |
| 表面質量 | 電解拋光或真空退火（無表面氧化層） | 避免酸洗導致的氫脆風險 |
| 成本優化 | 批量采購（＞100kg）協商定制長度 | 選擇連續拉拔工藝減少廢料率 |
| 供應鏈安全 | 選擇具備NADCAP或AS9100認證的供應商 | 核查熔煉批次與熱處理記錄 |
總結
焊接材料用鈦直絲以高純凈度、優異焊接性、耐極端環境為核心優勢，在航空航天、醫療、深海工程等高端領域不可替代。未來通過智能復合化、超細化制造及綠色循環技術，鈦直絲將推動焊接工藝向精密化、高效化、可持續化發展。
選型建議：根據焊接工況（溫度/介質/母材）匹配絲材成分與直徑，優先選擇表面無氧化層產品，并通過全流程認證（如AWS）確保質量可靠性。
