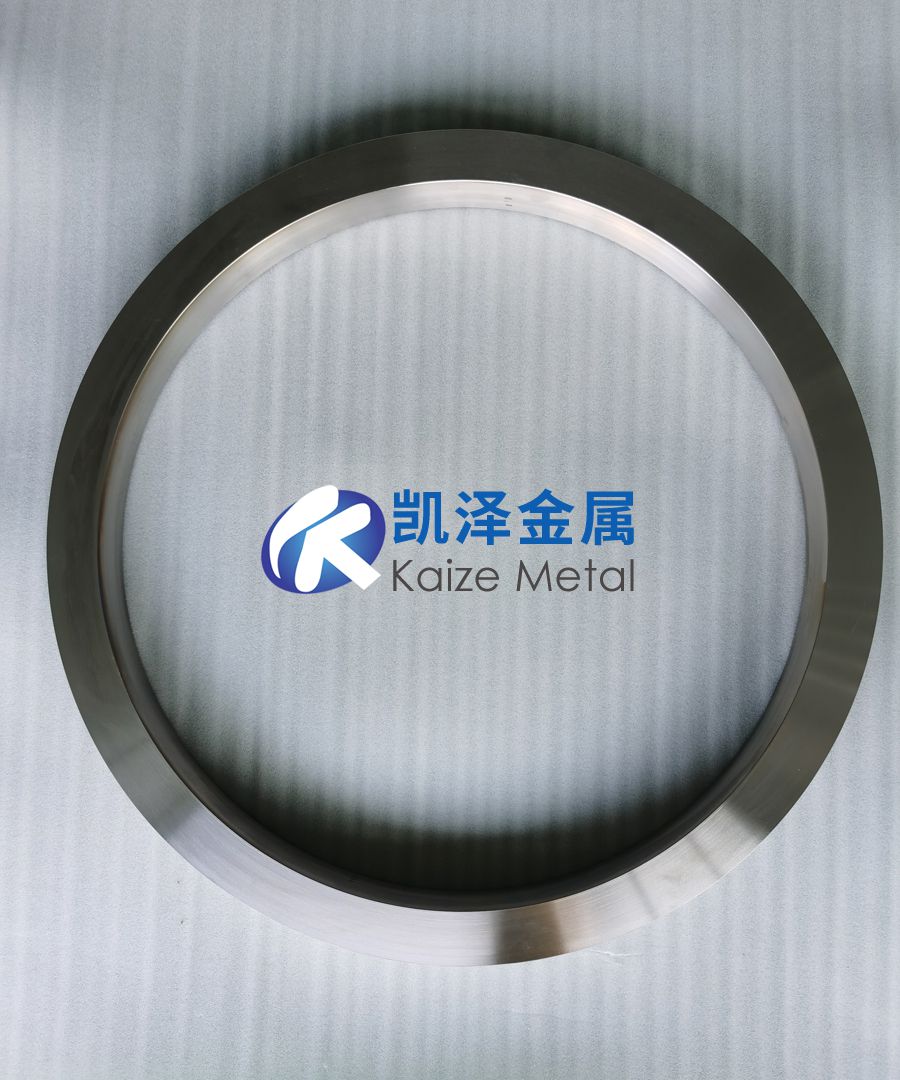

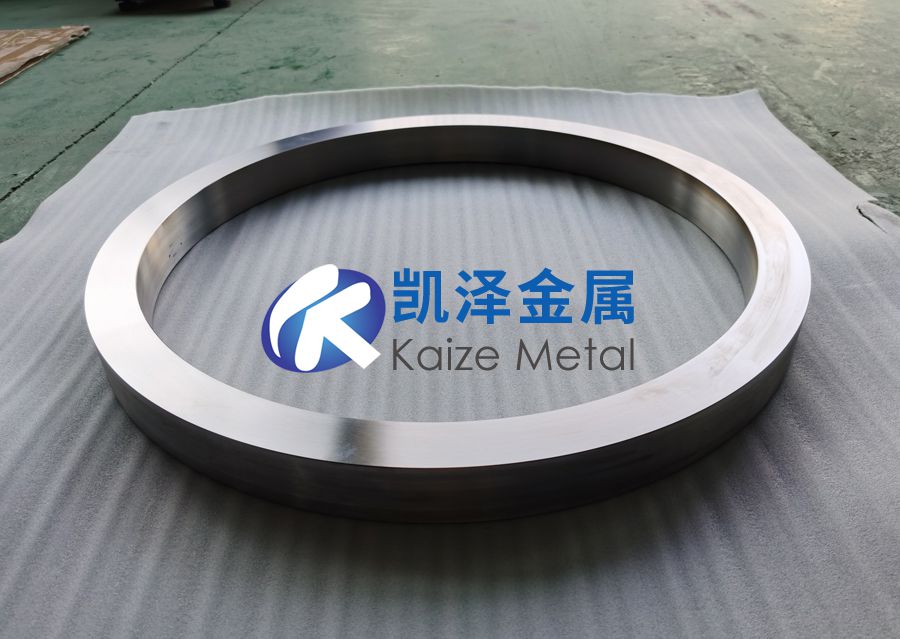

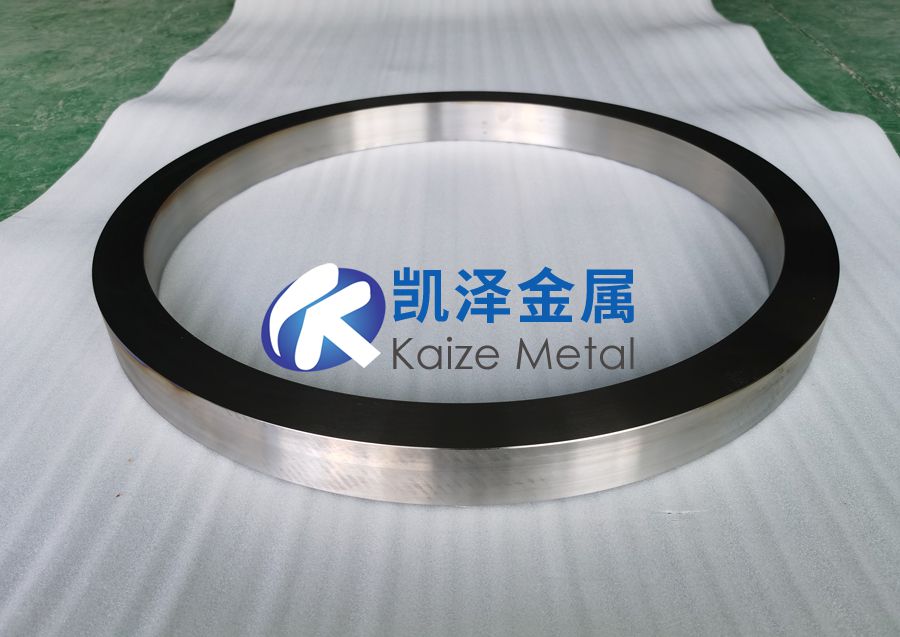

一、深海與海洋工程用鈦環的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以鈦或鈦合金制成的環形結構件，專用于深海油氣開采、海底管道連接、海洋平臺錨固等場景，耐受高壓、高鹽、低溫等極端環境 |
| 材質類型 | - 工業純鈦：Gr2（通用耐蝕）、Gr4（高強度） |
| - 鈦合金：Ti-6Al-4V（綜合性能）、Ti-3Al-2.5V（深海專用）、Ti-6Al-4V ELI（超低溫韌性） |
| 性能特點 | ① 耐高壓（極限抗壓強度≥800MPa） |
| ② 耐Cl?腐蝕（腐蝕速率＜0.001mm/a） |
| ③ 抗氫脆（氫擴散系數＜1×10?11 m2/s） |
| ④ 輕量化（密度4.5g/cm3，比鋼輕40%） |
| 執行標準 | - 國際：ASTM B381（鈦鍛件）、API 6A（井口設備） |
| - 國內：GB/T 16598（鈦環件） |
| - 行業：DNVGL-RP-F119（深海材料規范） |
二、鈦環關鍵性能參數對比（與其他海洋工程材料）
| 性能指標 | 鈦環（Ti-6Al-4V） | 雙相不銹鋼（2507） | 鎳基合金（Inconel 625） | 鋁合金（5083） |
| 密度 (g/cm3) | 4.43 | 7.8 | 8.44 | 2.66 |
| 極限抗壓強度 (MPa) | 895-930 | 550-600 | 830-1030 | 275-345 |
| 耐Cl?腐蝕速率 (mm/a) | 0.001 | 0.015 | 0.005 | 0.15（點蝕） |
| 深海疲勞壽命（10?次循環，MPa） | 300 | 220 | 350 | 100 |
| 成本系數（以鈦為1） | 1 | 0.4 | 3.5 | 0.2 |
三、鈦環制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 環軋成型 | 徑軸向軋環機（溫度900-950℃，軋制比≥3:1） | 晶粒度≤ASTM 7級，壁厚公差±0.5% |
| 熱處理 | 固溶+時效（950℃水淬+540℃×4h） | 抗拉強度≥900MPa，斷裂韌性≥70MPa√m |
| 表面強化 | 噴丸處理（鋼丸直徑0.3mm，覆蓋率200%） | 表面殘余壓應力≥500MPa，疲勞壽命提升50% |
| 焊接技術 | 真空電子束焊（真空度≤5×10?3Pa，線能量≤60J/mm） | 焊縫強度系數≥0.95，無氧化夾雜 |
| 無損檢測 | 相控陣超聲波（PAUT）+ 磁粉探傷（MT） | 缺陷檢測分辨率≤0.3mm，符合API 6A標準 |
四、加工流程與質量控制
| 工序 | 設備/方法 | 關鍵控制點 |
| 1. 原料制備 | 海綿鈦（Kroll法）+ 合金元素預混 | 氧含量≤0.15%，Al/V含量偏差≤±0.2% |
| 2. 熔煉鑄造 | 真空自耗電弧爐（VAR，1600-1800℃） | 鑄錠無縮孔、偏析，氫含量≤50ppm |
| 3. 鍛造預成型 | 萬噸液壓機（鐓粗+沖孔） | 環坯壁厚均勻性≤±1.5% |
| 4. 精密環軋 | 數控徑軸向軋環機 | 外徑公差±0.1%，圓度≤0.05% |
| 5. 性能驗證 | 深海模擬試驗（壓力50MPa，3% NaCl溶液） | 30天腐蝕增重≤0.1mg/cm2，無裂紋擴展 |
五、具體應用領域與技術需求
| 應用場景 | 功能需求 | 技術規格 | 典型產品 |
| 深海鉆井平臺 | 防噴器連接環 | 耐壓70MPa，抗硫化氫（H?S≤5%） | Ti-6Al-4V鍛軋環 |
| 海底管道 | 法蘭連接環（水深3000m） | 耐30MPa靜水壓，漏率≤1×10??Pa·m3/s | Ti-3Al-2.5V精密環 |
| 海洋溫差發電 | 熱交換器密封環 | 耐90℃海水+氨溶液腐蝕，密封力≥200kN | Gr2鈦環（表面滲氮） |
| 水下機器人 | 耐壓艙體支撐環 | 比剛度≥25GPa/(g/cm3)，耐生物污損 | Ti-6Al-4V ELI軋制環 |
| 海底電纜 | 接駁端防水環 | 耐Cl?滲透（＜0.01mg/cm2·day） | Ti-0.2Pd合金環 |
六、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 超深水開發 | 萬米級耐壓（＞100MPa） | Ti-6Al-4V ELI合金優化（間隙元素控制） | 服役深度延伸至11000m |
| 氫能海底存儲 | 抗氫脆（氫壓＞100MPa） | Ti-Mo-Nb合金設計（氫陷阱效應） | 氫滲透率降低至10?13m2/s |
| 3D打印復合環件 | 梯度功能環（強度/耐蝕分區） | 激光熔覆（Ti/TiB?梯度沉積） | 壽命提升50% |
| 智能監測環 | 嵌入式光纖傳感器（應變/腐蝕監測） | 微通道加工+傳感器封裝 | 實時數據誤差＜1% |
| 綠色制造 | 鈦廢料閉環回收（回收率＞95%） | 氫化脫氫（HDH）短流程再生工藝 | 碳排放減少60% |
七、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 工況適配 | - 超高壓：選Ti-6Al-4V ELI | 根據設計壓力與介質環境選擇合金類型 |
| - 動態載荷：選Ti-3Al-2.5V |
| 認證合規 | 需API 6A/17D認證或DNVGL船級社認證 | 要求供應商提供第三方檢測報告（如BV） |
| 尺寸精度 | 精密環件圓度≤0.05%，壁厚公差±0.1mm | 選擇數控徑軸向軋環工藝 |
| 成本優化 | 批量采購（＞10件）可協商模具分?jǐn)傎M(fèi)用 | 采用近凈成型減少機加工余量 |
| 售后服務 | 提供環件失效分析與修復方案 | 優先選擇具備深海工程案例的供應商 |
總結
深海與海洋工程用鈦環以極端耐壓、長效防腐、輕質高強為核心優勢，在油氣開采、海底基建等領域不可替代。未來將向萬米級耐壓、氫能兼容及智能監測方向突破，結合增材制造與綠色回收技術，推動海洋資源開發向更深、更可持續方向發展。選購時需重點核查API/DNVGL認證、深海模擬試驗報告及全生命周期成本分析，優先選擇具備深海項目經驗且通過ISO 14001環境管理體系認證的供應商。
