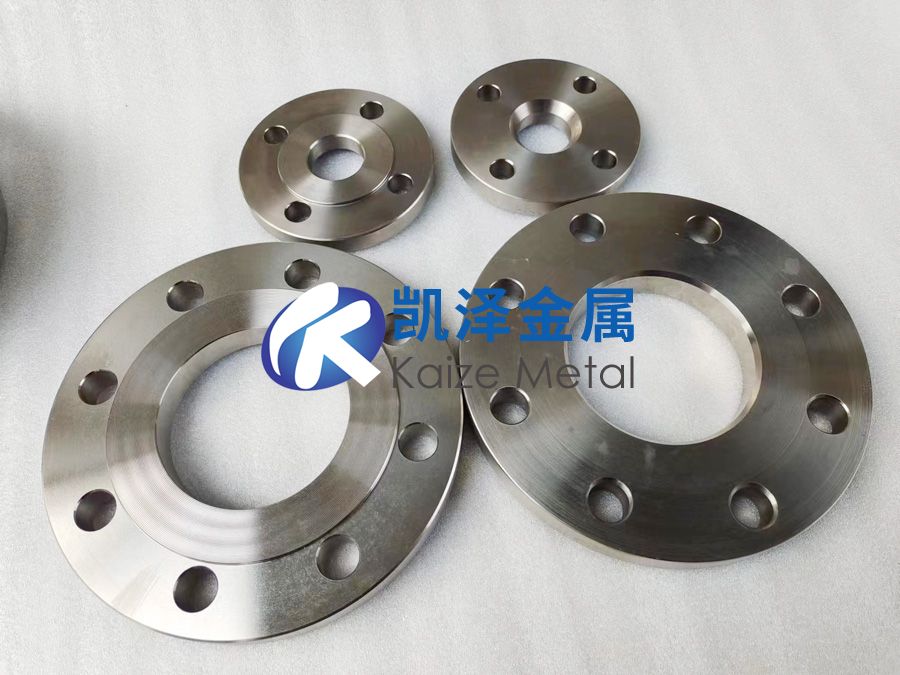

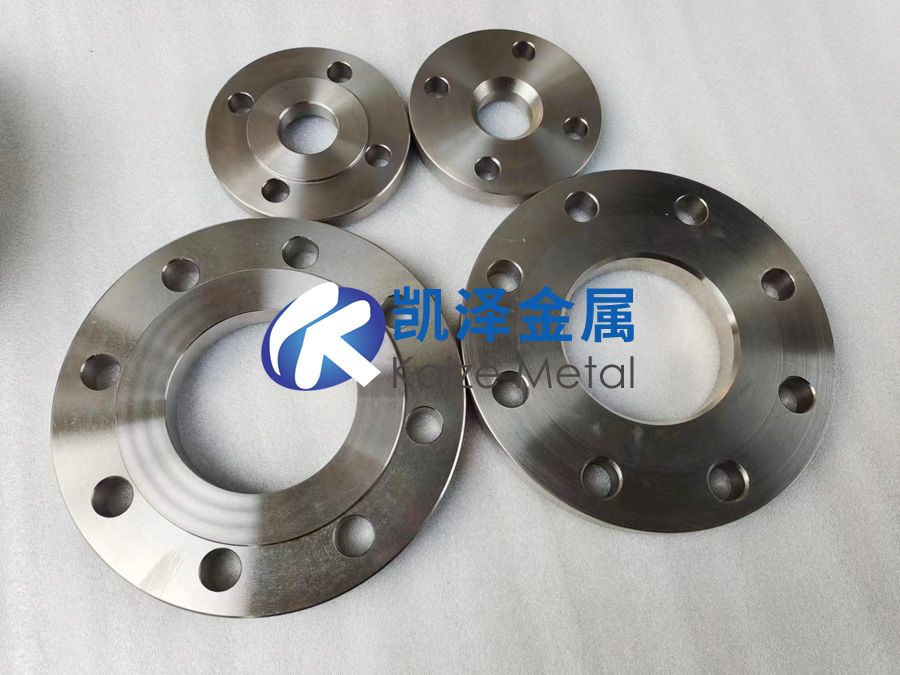

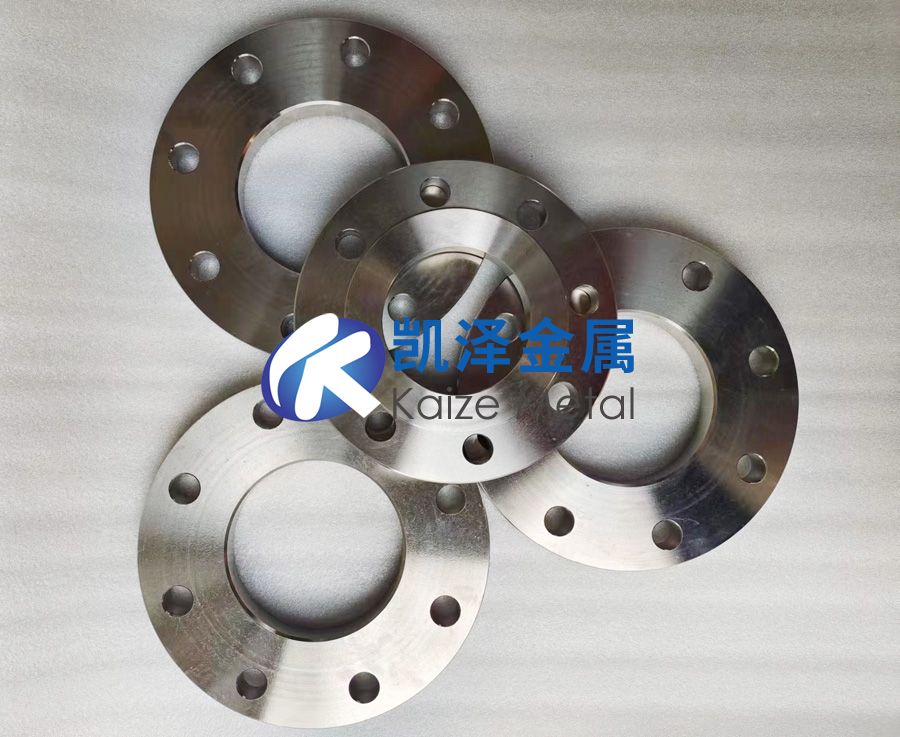

一、航空航天領域用鈦法蘭的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以鈦或鈦合金制成的環形連接件，用于航空航天發動機、燃料系統、液壓管路的密封與連接，滿足輕量化、耐高溫、抗疲勞等嚴苛工況要求 |
| 材質類型 | - 工業純鈦：Gr2（通用型）、Gr5（Ti-6Al-4V，高強） |
| - 鈦合金：Ti-5Al-2.5Sn（耐高溫蠕變）、Ti-6242S（高蠕變抗力）、Ti-15Mo（耐腐蝕） |
| 性能特點 | ① 輕量化（密度4.5g/cm3，比鋼輕40%） |
| ② 耐高溫（短期600℃，長期450℃） |
| ③ 抗疲勞（10?循環壽命＞300MPa） |
| ④ 耐介質腐蝕（燃料、液壓油、鹽霧） |
| 執行標準 | - 國際：AMS 4928（鈦合金鍛件）、ASME B16.5（法蘭標準） |
| - 國內：GB/T 2965（鈦及鈦合金棒材） |
| - 航空：NADCAP特種工藝認證 |
二、鈦法蘭關鍵性能參數對比（與其他航空材料）
| 性能指標 | 鈦法蘭（Ti-6Al-4V） | 鋁合金（7075） | 鎳基合金（Inconel 718） | 不銹鋼（A286） |
| 密度 (g/cm3) | 4.43 | 2.81 | 8.19 | 7.92 |
| 抗拉強度 (MPa) | 895-930 | 530-570 | 1240-1380 | 1000-1200 |
| 最高工作溫度 (°C) | 450（長期） | 150 | 980 | 700 |
| 耐鹽霧腐蝕（h） | ＞3000 | 500 | 1000 | 800 |
| 成本系數（以鈦為1） | 1 | 0.3 | 4.0 | 0.6 |
三、鈦法蘭制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 等溫鍛造 | 溫度900-950℃，應變速率0.001-0.01/s，多向模鍛 | 晶粒度≤ASTM 7級，力學性能各向異性≤5% |
| 精密機加工 | 五軸聯動數控機床（硬質合金刀具） | 密封面粗糙度Ra≤0.8μm，平面度≤0.02mm/m |
| 表面處理 | 微弧氧化（MAO）或激光熔覆（WC-Co涂層） | 表面硬度HV 800-1500，耐磨性提升50% |
| 焊接技術 | 真空電子束焊（真空度≤5×10?3Pa，線能量≤50J/mm） | 焊縫強度系數≥0.95，熱影響區≤1mm |
| 無損檢測 | 熒光滲透檢測（PT）+ 超聲波相控陣（PAUT） | 缺陷檢測分辨率≤0.3mm，符合AMS 2630標準 |
四、加工流程與質量控制
| 工序 | 設備/方法 | 關鍵控制點 |
| 1. 原料熔煉 | 真空自耗電弧爐（VAR）+ 電子束冷床爐（EBCHM） | 氧含量≤0.15%，氫含量≤50ppm |
| 2. 鍛造預成型 | 萬噸液壓機（多向模鍛，鍛比≥4:1） | 流線方向與法蘭受力方向一致，無折疊裂紋 |
| 3. 精密機加工 | 數控車床+磨床（金剛石砂輪） | 螺栓孔位置度≤0.01mm，密封面平面度≤0.02mm |
| 4. 熱處理 | 固溶+時效（950℃水淬+540℃×4h） | 抗拉強度≥900MPa，延伸率≥10% |
| 5. 性能驗證 | 高溫持久試驗（450℃/100h）+ 振動疲勞試驗 | 變形量≤0.1%，無裂紋萌生 |
五、具體應用領域與技術需求
| 應用場景 | 功能需求 | 技術規格 | 典型產品 |
| 航空發動機 | 高壓壓氣機法蘭連接 | 耐溫450℃，蠕變變形≤0.2%（1000h） | Ti-6242S高溫合金法蘭 |
| 燃料輸送系統 | 燃料管路密封法蘭 | 耐JP-8燃油腐蝕，漏率≤1×10??Pa·m3/s | Ti-5Al-2.5Sn精密法蘭 |
| 液壓管路 | 高壓作動筒連接法蘭 | 耐壓50MPa，抗脈動疲勞＞10?次 | Ti-6Al-4V模鍛法蘭 |
| 航天器結構 | 火箭貯箱法蘭接口 | 超低溫韌性（-253℃ AKV≥25J） | Ti-6Al-4V ELI法蘭 |
| 起落架系統 | 液壓作動器安裝法蘭 | 抗沖擊（載荷≥200kN），減重30% | Ti-10V-2Fe-3Al法蘭 |
六、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 寬體客機 | 大型整體法蘭輕量化設計（Φ＞1m） | 超塑性成形/擴散連接（SPF/DB） | 減重25%，零件數減少60% |
| 可重復使用航天器 | 耐高溫氧化（＞800℃）與熱循環疲勞 | Ti-Al-Si合金+抗氧化涂層（Y?O?摻雜） | 壽命延長至100次循環 |
| 3D打印一體化 | 復雜內流道與法蘭結構集成制造 | 電子束熔融（EBM）+ 熱等靜壓后處理 | 生產周期縮短40% |
| 智能法蘭 | 嵌入式應變/溫度傳感器（實時監測） | MEMS傳感器+無線傳輸模塊集成 | 故障預警準確率＞95% |
| 綠色循環制造 | 退役鈦法蘭高效再生（回收率＞98%） | 氫化脫氫（HDH）短流程再生工藝 | 碳排放降低70% |
七、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 工況適配 | - 高溫部件：選Ti-6242S | 根據溫度、介質環境選擇合金類型 |
| - 低溫部件：選Ti-6Al-4V ELI |
| 認證要求 | 需NADCAC認證（熱處理/無損檢測） | 要求供應商提供AMS 4928材質證書 |
| 加工精度 | 密封面粗糙度Ra≤0.8μm，螺栓孔H7精度 | 選擇五軸數控加工+坐標磨床工藝 |
| 成本優化 | 批量采購（＞50件）采用近凈成型工藝 | 減少機加工余量，材料利用率提升至80% |
| 供應鏈安全 | 選擇具備AS9100航空認證的供應商 | 確保全流程可追溯，規避斷供風險 |
總結
航空航天領域用鈦法蘭以輕質高強、耐極端溫度、長壽命為核心競爭力，在發動機、燃料系統等關鍵部位不可替代。未來技術將聚焦整體成形工藝、智能監測及循環再生，結合增材制造與高溫合金創新，推動鈦法蘭向更大尺寸、更高性能演進。選購時需嚴格核查NADCAP認證、高溫持久數據及全流程追溯體系，優先選擇參與C919、SpaceX等重大項目的供應商，并關注其綠色制造能力。
